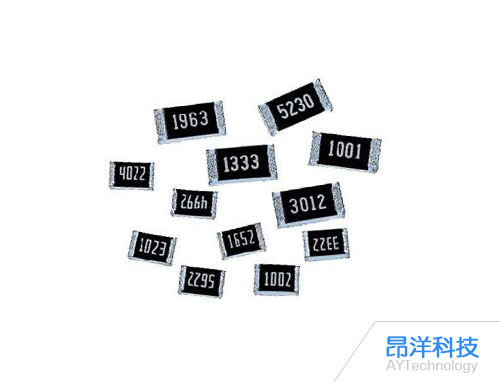

国巨贴片电阻的焊接热冲击通常不会直接导致阻值显著漂移，但可能引发电极焊接处裂纹或焊锡层疲劳，间接影响电阻的长期可靠性。以下为具体分析：

1、阻值漂移的直接原因：

阻值漂移通常由电阻膜厚度不均、膜层与电极接触不良、电阻体材料老化或过电应力(如大电流冲击)导致。在焊接热冲击过程中，若电阻体未受直接损伤(如烧毁或膜层破裂)，阻值变化率一般较小，符合行业标准(如AEC-Q200测试中阻值变化可接受)。

2、热冲击的潜在影响：

电极焊接处裂纹：当温度剧烈变化时，PCB基板(如FR-4)与陶瓷基板的热膨胀系数(CTE)差异会导致焊锡层反复伸缩，可能引发疲劳裂纹。裂纹会破坏电极与焊盘的连接，导致电阻值增大或开路，但这一过程属于机械失效，而非阻值本身的漂移。

焊锡层应力集中：若焊锡层较薄或电极设计不合理(如电极间距过长)，热冲击会加剧应力集中，进一步增加裂纹风险。例如，1206及以上大尺寸电阻因体积较大，更易受此影响。

3、行业测试与解决方案：

测试标准：AEC-Q200要求贴片电阻在-55℃至125℃间循环1000次，阻值变化需在允许范围内。国巨等厂商的产品通常需通过此类测试，确保热冲击下阻值稳定性。

设计优化：为减少热冲击影响，可采用以下措施：

选用1206及以下小封装电阻，缩短电极间距;

使用长边电极电阻或倒装贴片电阻，增强焊锡层应力吸收能力;

采用圆柱型MELF电阻，其圆弧转角可分散应力;

在电极层中增加柔性物质，缓冲热膨胀差异。

4、实际应用中的风险：

若焊接工艺不当(如预热温度不足、焊接时间过长)或电阻选型不合理(如大功率电阻未选用倒装结构)，热冲击可能导致焊锡开裂或电阻体损伤，间接引发阻值异常。但此类问题属于可靠性失效范畴，需通过优化工艺和设计规避。
