贴片电容的标准尺寸通常多大?

作者: 深圳市昂洋科技有限公司发表时间:2024-06-21 11:33:09浏览量:93

贴片电容的标准尺寸因其型号不同而有所差异。以下是一些常见贴片电容型号的标准尺寸: 1、0402型:长度为0.04英寸(约1.00mm),宽度为0.02英寸(约0.50mm)。其公制尺寸为1.00×0.50mm。 2、0603...
文本标签:

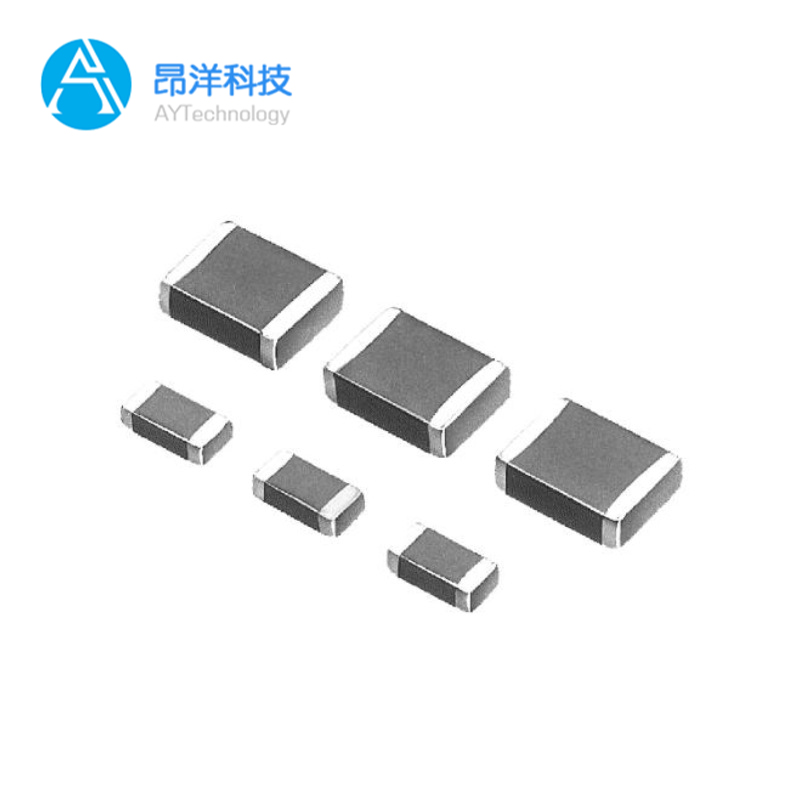

贴片电容的标准尺寸因其型号不同而有所差异。以下是一些常见贴片电容型号的标准尺寸:




1、0402型:长度为0.04英寸(约1.00mm),宽度为0.02英寸(约0.50mm)。其公制尺寸为1.00×0.50mm。


2、0603型:这是目前使用最广泛的贴片电容之一。它的长度为0.06英寸(约1.60mm),宽度为0.03英寸(约0.80mm)。公制尺寸为1.60×0.80mm。


3、0805型:尺寸为2.00×1.25mm(英寸表示为0.08×0.05英寸),容量较大,在高频电路中表现良好。


4、1206型:它的尺寸为3.20×1.60mm(英寸表示为0.12×0.06英寸),容量更大,广泛应用于电源和滤波电路等。


5、1210型:尺寸为3.20×2.54mm(英寸表示为0.12×0.10英寸),与1206型相似,但容量和电压方面性能更强。


6、1812型:属于大型贴片电容,尺寸为4.50×3.20mm(英寸表示为0.18×0.12英寸),容量和电压都很高,适用于高压电路。


此外,还有其他型号如1808、2010、2225等,尺寸各有不同。最小的贴片电容尺寸可达0.5mm×0.3mm,适用于体积要求非常小的电子产品,而最大尺寸的贴片电容如5.70×5.00mm则适用于相对较大的电子产品。


总的来说,贴片电容的标准尺寸范围广泛,从非常小到相对较大的尺寸都有,以满足不同电子设备和电路的需求。在选择贴片电容时,应根据具体的应用场景、工作电压、容量需求以及空间限制等因素来确定最合适的尺寸和型号。
