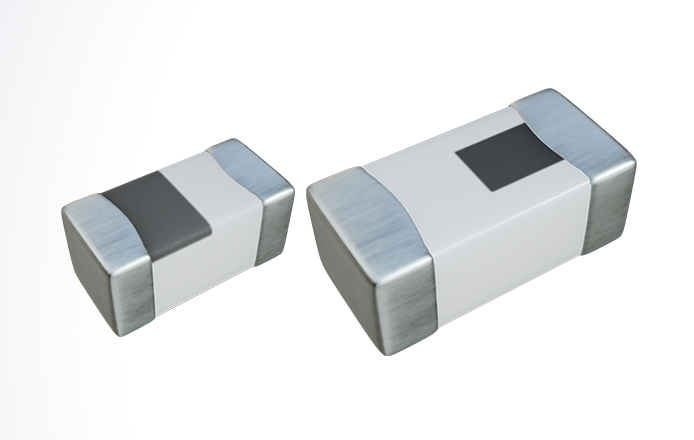

顺络LQH5BPN系列电感的饱和电流测试需结合其高频特性与小型化设计，采用脉冲电流注入法结合电感-电流特性曲线分析进行精确测量。以下为具体测试方案与分析：

一、测试方法选择

脉冲电流注入法

原理：通过快速施加脉冲电流，监测电感两端的电压变化。当电感进入饱和状态时，其电感量下降，导致电压波形出现非线性畸变(如电压跌落或波形畸变)。

优势：适用于高频电感(如LQH5BPN系列)，避免直流测试中因磁芯发热导致的误差。

设备需求：脉冲电流源、高速示波器、差分探头(用于高频信号测量)。

电感-电流特性曲线法

步骤：

施加小电流(如10mA)，测量电感值(L-I测试仪或LCR表)。

逐步增加电流(如每次增加100mA)，记录电感值变化。

当电感值下降至初始值的90%(或厂商定义值)时，对应的电流即为饱和电流(Isat)。

注意：LQH5BPN系列电感因尺寸小(如0603/0805封装)，需确保测试夹具的寄生电感不影响结果。

二、测试关键参数

测试频率

LQH5BPN系列电感通常用于高频电路(如MHz级)，测试时需选择与工作频率相近的激励信号(如1MHz正弦波)，以反映实际工况下的饱和特性。

电流步进与稳定时间

电流步进值需根据电感规格调整(如从0A逐步升至3A，步进0.1A)。

每次电流变化后需等待足够时间(如10ms)以确保磁芯稳定。

温度控制

饱和电流受温度影响显著，需在25℃±2℃环境下测试，或记录不同温度下的饱和电流变化(如顺络可能提供-55℃~+125℃的温漂曲线)。

三、测试结果分析

饱和电流判定标准

顺络通常定义饱和电流为电感量下降10%~30%时的电流值(需参考具体型号规格书)。例如，若LQH5BPN100MQT初始电感为10μH，饱和电流对应电感降至8μH时的电流。

高频特性影响

高频下电感的等效串联电阻(ESR)和分布电容(C)可能影响测试结果，需通过阻抗分析仪(如Keysight E4990A)验证电感的高频等效模型。

与厂商数据对比

顺络官网可能提供LQH5BPN系列的典型饱和电流值(如1.2A@25℃)，测试结果应与其规格书范围一致。若偏差较大，需检查测试条件或电感是否损坏。

四、测试设备推荐

脉冲电流源：Keysight B2962A(6.5位精度，支持脉冲模式)。

高速示波器：Tektronix MSO64(带宽≥1GHz，采样率≥25GS/s)。

LCR表：HIOKI IM3536(支持高频L-Q-D测量，频率范围20Hz~8MHz)。

温箱：ESPEC SU-241(用于不同温度下的饱和电流测试)。

五、注意事项

避免磁芯机械应力：测试夹具需避免对电感施加过大压力，防止磁芯开裂导致性能变化。

去耦电容：在电源端添加高频去耦电容(如0.1μF陶瓷电容)，减少电源噪声干扰。

多次测量取平均：因磁滞效应，建议对同一电感进行3次测试，取饱和电流的平均值。

通过上述方法，可准确获取顺络LQH5BPN系列电感的饱和电流，为电路设计(如DC-DC转换器、滤波电路)提供可靠参数。实际测试中需结合具体型号规格书调整测试条件。
