大毅电阻在高频特性方面具有寄生参数低、自谐振频率高、封装设计优化及材料工艺先进等优势，具体分析如下：

寄生参数控制出色

大毅电阻通过优化设计，显著降低了寄生电感和寄生电容。例如，其部分合金电阻的寄生电感可低至0.5nH至5nH，远低于常规电阻的寄生电感值。这种低寄生参数特性使得大毅电阻在高频电路中能够减少信号失真和干扰，提高系统的整体性能。

自谐振频率高

由于寄生参数小，大毅电阻的自谐振频率显著提高。自谐振频率是电阻在高频环境下阻抗开始显著偏离标称阻值的频率点，其计算公式为f=2πLC1(其中L为寄生电感，C为寄生电容)。大毅电阻的低寄生参数使得其自谐振频率远高于常规电阻，从而在更宽的频率范围内保持稳定的阻抗特性。

封装设计优化

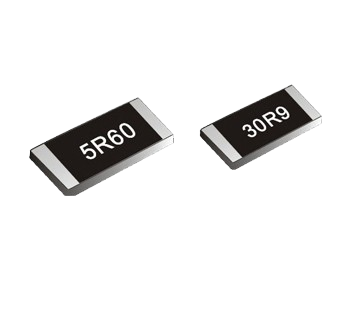

大毅电阻采用小尺寸封装设计，如0201、0402等，进一步减小了寄生参数。小尺寸封装意味着更短的引线长度和更小的电极间距，从而降低了寄生电感和电容。这种设计使得大毅电阻在高频电路中具有更好的性能表现。

材料与工艺先进

大毅电阻采用先进的材料和工艺，如薄膜技术、特殊的电极结构等，进一步减小了寄生参数。例如，其薄膜电阻采用金属薄膜作为电阻体，具有极低的寄生电感，是射频电路的首选。同时，大毅电阻还通过特殊工艺处理，提高了电阻的温度稳定性和可靠性，确保了在高频环境下的长期稳定运行。

实际应用表现

大毅电阻的高频特性优势在实际应用中得到了广泛验证。例如，在电动汽车和混合动力汽车的电池管理系统中，大毅电阻被用于监测电池组中的每个电池单元的电流。其低寄生参数和高稳定性确保了电流测量的准确性，从而提高了电池管理系统的安全性和效率。此外，在高频电路设计中，大毅电阻的低电感和电容特性也显著减少了信号失真和干扰，提高了系统的整体性能。
