国巨电阻的功率与散热关系及型号选择指南
一、功率与散热的关系
1、额定功率与散热方式
国巨电阻的额定功率(如1/16W、1/10W、1/8W等)基于标准环境温度(通常为25℃)和自由对流散热条件下的持续负载能力。若环境温度升高或散热条件恶化,需通过功率降额曲线调整实际可用功率。
散热方式包括辐射(占比约10%-50%)、对流(25%-40%)和传导(25%-50%),具体比例取决于电阻尺寸和功率等级。小功率电阻依赖传导散热,而大功率电阻需优化对流或辐射路径。
2、温度对功率的影响
电阻的额定功率与电阻体相对于环境温度的温升值相关。环境温度每升高10℃,额定功率需降额约20%。例如,额定功率为1W的电阻在50℃环境下可能仅允许0.8W负载。
3、散热设计建议
大功率电阻:需配合散热器或散热片,并保持与其他发热元件的间距(至少2mm),避免交叉辐射加热。
高密度安装:需增加空气流通或采用散热基板(如铝基PCB),以减少湿气凝结和污垢聚集风险。
引线长度:缩短引线可减少内阻(通常为电阻值的几个百分点),提升散热效率。
二、型号选择的核心参数
1、封装尺寸与功率匹配

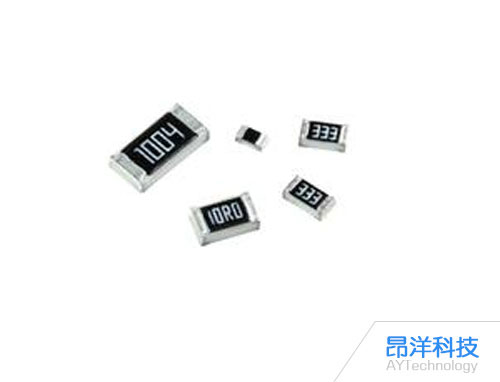

0402(1/16W)、0603(1/10W)、0805(1/8W)、1206(1/4W)等封装尺寸对应不同功率等级。高功率应用需优先选择2512(1W)或更大封装。
2、精度与温度系数
精度等级(如±1%、±5%)影响电路稳定性,精密电路需选择RT(高精密厚膜)或RJ(薄膜)系列。温度系数(±100ppm/°C)越低,电阻值随温度变化越小。
3、电压与电流限制
额定电压(如75V)需高于电路工作电压,避免击穿。额定电流由功率和阻值决定(IR=√(P/R)),需确保电流密度不超过接触部分允许值。
三、型号选择步骤
1、确定功率需求
计算电路中电阻的实际功耗(P=I²R),并参考功率降额曲线选择额定功率。例如,若电路功耗为0.2W,需选择至少1/4W(1206封装)的电阻。
2、选择封装与精度
高密度电路优先选择0402或0603封装;精密电路需选择±1%精度或薄膜电阻(如RJ系列)。
3、验证环境适应性
工作温度范围需覆盖-55℃至+155℃,并考虑环境湿度和散热条件。例如,汽车电子需选择符合AEC-Q200标准的型号。
4、特殊需求处理
抗硫化需求:选择抗硫化芯片电阻;无铅焊接需求:选择无铅端子型号(如RC0603FR-0710KL)。
