在电子元器件小型化与高频化趋势下，贴片电感作为核心被动元件，其工艺路线选择直接影响电路性能与产品可靠性。叠层工艺与绕线工艺作为两大主流技术路径，在结构、性能、成本及应用场景上呈现出显著差异。本文将从技术原理、工艺流程、性能指标及典型应用四个维度展开对比分析。

一、工艺原理与结构差异

叠层工艺采用多层印刷与叠层烧结技术，将导体层与绝缘层交替堆叠形成三维立体结构。以氧化铝陶瓷或铁氧体为基板，通过丝网印刷将铜浆或银浆绘制成螺旋状导体，层间通过贯通孔实现电气连接。最终产品呈现独石结构，具有高度集成化特征。典型工艺如流延穿孔法，需在陶瓷膜片上机械打孔并填充导电浆料，经高温共烧形成整体结构。

绕线工艺延续传统电感制造逻辑，通过精密绕线机将漆包线绕制于磁芯表面。磁芯材料通常选用铁氧体或金属磁粉芯，绕线方式包括单层紧密绕制、多层蜂窝绕制等。为适应贴片化需求，工艺改进重点在于磁芯小型化与电极焊接技术。例如，采用激光焊接将绕组端头与磁芯电极连接，并配合树脂包封实现结构强化。

二、核心性能指标对比

电感量范围

绕线工艺通过调整绕组匝数可实现μH至mH级宽范围电感量，且精度可达±1%。叠层工艺受限于层间电容效应，电感量通常集中在nH至μH级，精度控制难度较大，常见偏差为±5%~±10%。

高频特性

叠层工艺因导体分布电容极小，自谐振频率(SRF)可达GHz级，特别适合5G通信、Wi-Fi 6等高频场景。绕线工艺虽可通过优化绕组结构(如分段绕制)提升SRF，但通常难以突破500MHz瓶颈。

电流承载能力

绕线工艺凭借粗线径导线(直径可达50μm以上)可承受数安培级电流，适合电源模块、LED驱动等大功率场景。叠层工艺受限于导体厚度(通常≤10μm)，额定电流普遍低于1A，但可通过多芯片并联提升总电流容量。

温度稳定性

叠层工艺采用陶瓷基板，温度系数(TC)可控制在±50ppm/℃以内，适合军工、汽车等严苛环境。绕线工艺因磁芯材料差异，TC波动范围较大(±100~±300ppm/℃)，需配合温度补偿设计。

三、制造工艺复杂度与成本

叠层工艺涉及流延成型、精密印刷、多层共烧等复杂工序，设备投资成本高昂。以流延穿孔法为例，单台流延机价格超百万元，且需配备千级净化车间。良率控制是另一挑战，层间对齐精度需≤10μm，任何印刷偏移或烧结裂纹均会导致产品失效。

绕线工艺设备门槛相对较低，全自动绕线机价格约20~50万元，但人工调试成本较高。磁芯成型精度(如E型磁芯中柱尺寸公差±0.02mm)直接影响电感一致性，需依赖高精度模具。此外，漆包线绝缘层在绕制过程中易受损，需增加浸漆或喷涂工序提升可靠性。

四、典型应用场景分化

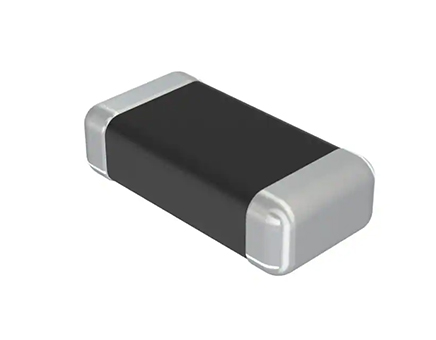

叠层电感凭借高频特性与小型化优势，主导智能手机、TWS耳机等消费电子领域。例如，iPhone 15主板中采用的0201尺寸叠层电感，在2.4GHz频段下Q值达80.有效抑制Wi-Fi信号干扰。

绕线电感则在大电流场景中不可替代。特斯拉Model 3车载充电机采用10颗10μH/10A绕线电感，通过优化磁芯气隙设计，实现98%以上的能量转换效率。工业电源领域，绕线电感常与MOSFET组成同步整流电路，承受瞬态峰值电流达50A。
