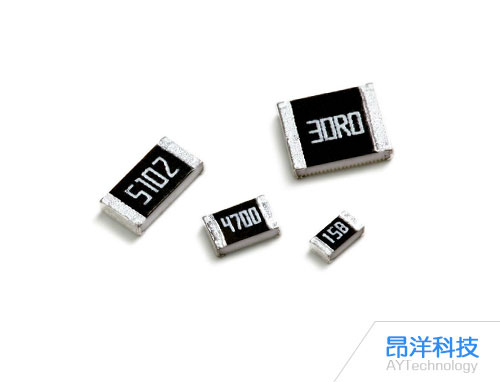

旺诠(RALEC)作为全球知名的电子元件制造商,其电阻产品以高精度、低温漂等特性著称。在精密电路设计中,电阻的温度漂移特性直接影响系统稳定性。旺诠RN系列电阻通过材料选择、工艺优化和结构设计等多维度创新,实现了极低的温度系数(TCR),以下从技术原理、实现路径及典型应用展开分析。
一、低温漂特性的技术基础
1. 材料体系的创新
旺诠RN系列电阻采用高精度合金材料,通过调整金属成分比例实现温度系数的精确控制。例如,镍铬系合金电阻具有较高的电阻率和良好的耐腐蚀性能,而镍铬铁系合金在保持较高电阻率的同时,还具备较好的抗氧化能力。这些合金材料通过掺杂稀有金属元素(如锰、铜等),可进一步降低电阻值随温度变化的敏感性。典型产品如LR2512-22R022F4(2512封装,0.022Ω,2W,1%精度)的温漂系数可控制在±15ppm/℃以内,满足工业级应用需求。
2. 薄膜工艺的优化
在高密度陶瓷基板上运用真空溅镀技术,通过控制薄膜厚度和晶粒结构,实现电阻值的均匀性和稳定性。该工艺可精确控制电阻层的厚度,从而减少因温度变化引起的电阻值波动。例如,精密低温漂电阻的最高精度可达0.01%,最低温漂5ppm,这得益于薄膜技术的精确控制。
3. 结构设计创新
采用柔性端头(Flexible head)设计,通过增加端电极的弹性,吸收电路板弯曲或振动产生的机械应力,避免电阻体因应力集中而产生裂纹。此外,特殊闪电极设计可提供高额定电压,进一步提升产品的可靠性。
二、低温漂特性的实现路径
1. 温度补偿电路设计
在电路层面,旺诠RN系列电阻通过优化外围电路设计实现低温漂。例如,在低温漂振荡器电路中,采用正温度系数校准分电路和负温度系数校准分电路,通过电流镜技术将正负温度系数电流相加,最终获得零温度系数电流。这种设计使得输出的时钟频率与温度无关,从而提高了系统的稳定性。
2. 工艺控制与测试
在生产过程中,旺诠通过严格的工艺控制确保电阻的低温漂特性。例如,在陶瓷基片上采用真空溅镀技术生产电阻体,确保电阻值的均匀性和稳定性。同时,在出厂前对电阻进行高温老化测试和温度循环测试,筛选出温漂系数不符合要求的产品,确保每一颗电阻都满足低温漂标准。
3. 封装技术的优化
采用先进的封装技术,如贴片式封装,可减少电阻与电路板之间的热阻,提高散热效率。此外,封装材料的热膨胀系数与电阻体材料相匹配,避免因热应力导致的电阻值变化。例如,2512封装的低温漂电阻在-55℃至155℃的宽温度范围内,电阻值变化可控制在±0.1%以内。
三、典型应用与性能验证
1. 汽车电子领域
在汽车电子中,电阻的温度漂移直接影响传感器信号的准确性。旺诠RN系列电阻凭借其低温漂特性,被广泛应用于汽车ECU、传感器和电源管理模块中。例如,在电流采样电路中,采用LR2512-22R022F4(0.022Ω,2W,1%精度)电阻,可在高温环境下保持稳定的电阻值,确保电流采样的准确性。
2. 工业控制领域
在工业控制设备中,电阻的低温漂特性对于提高系统的稳定性和可靠性至关重要。旺诠RN系列电阻被广泛应用于PLC、变频器和伺服驱动器中。例如,在变频器的电流检测电路中,采用低温漂合金电阻可减少因温度变化导致的电流测量误差,提高控制精度。
3. 医疗设备领域
在医疗设备中,电阻的精度和稳定性直接影响诊断结果的准确性。旺诠RN系列电阻凭借其高精度和低温漂特性,被广泛应用于心电图机、超声设备和监护仪中。例如,在心电图机的信号调理电路中,采用低温漂电阻可减少信号失真,提高诊断的准确性。
旺诠RN系列电阻通过材料创新、工艺优化和结构设计等多维度技术突破,实现了极低的温度漂移特性。其低温漂特性不仅满足了高精度电路的设计需求,还在汽车电子、工业控制和医疗设备等领域展现了广泛的应用前景。
