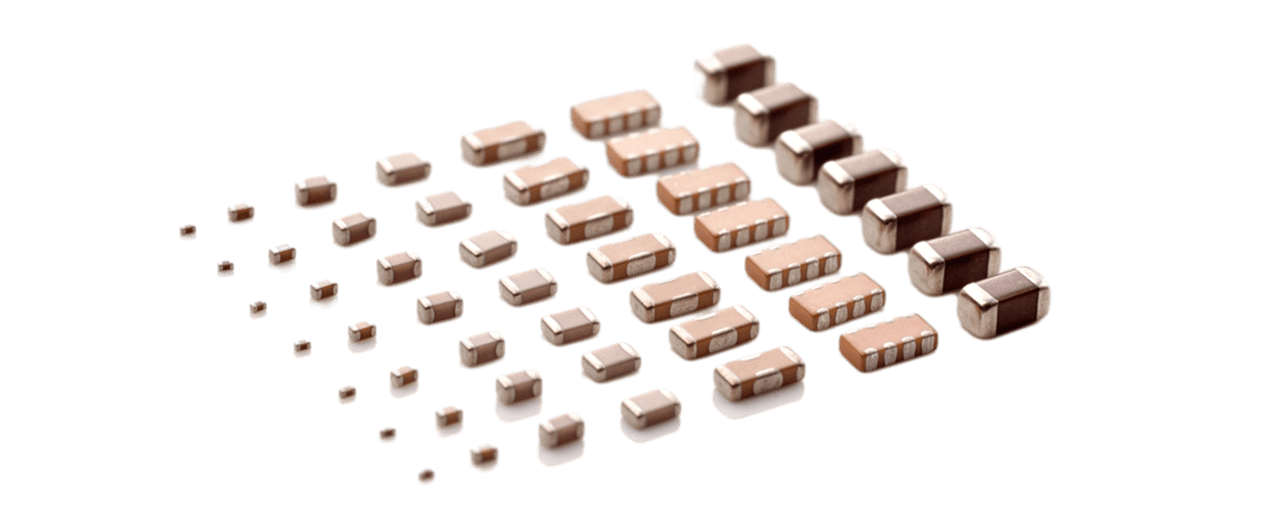

村田制作所(Murata)是全球知名的多层陶瓷电容器(MLCC)制造商，其产品广泛应用于消费电子、汽车、工业控制等领域。然而，MLCC在生产、运输、安装和使用过程中容易受到机械应力的影响，导致裂纹、断裂甚至失效。本文将结合村田MLCC的特点，分析机械应力问题的根源，并提出针对性的解决方案。

一、机械应力问题的根源

1. 生产与运输环节

真空吸片不当：在自动化贴装过程中，真空吸嘴若位置过低或吸力过大，可能直接对MLCC陶瓷本体施加压力，导致中心区域出现微裂纹。此类裂纹在X射线或金相切片分析中可见，但肉眼难以察觉。

碰撞与跌落：MLCC在流转过程中若发生碰撞或跌落，可能在瓷体表面形成微裂纹。这些裂纹在后续的热应力或机械应力作用下会进一步扩展，最终导致失效。

2. 安装与焊接环节

焊料过多：焊接时若两端焊料量不均匀，会导致收缩应力不一致，使MLCC受到扭曲应力而产生裂纹。典型表现为焊料少的那一侧出现45度裂纹。

电路板弯曲：在PCB切割、测试、连接器安装及封装过程中，若电路板受到扭曲力，会对焊接后的MLCC产生机械应力，导致裂纹。

3. 使用与维护环节

振动与冲击：在汽车、工业设备等振动环境中，MLCC可能因长期受到机械应力而失效。例如，螺丝安装、电路板点位铆接等操作可能直接对MLCC施加冲击力。

热应力耦合：机械应力与热应力的耦合作用会加速MLCC的失效。例如，在高温环境下，电路板弯曲导致的机械应力可能引发裂纹扩展。

二、解决方案

1. 优化生产与运输流程

调整吸嘴参数：在自动化贴装过程中，确保真空吸嘴的吸力适中，避免直接接触MLCC陶瓷本体。建议使用高精度的贴装设备，并定期检查吸嘴的磨损情况。

轻拿轻放：在MLCC的流转过程中，采用防静电托盘和缓冲材料，避免产品之间的碰撞和跌落。对于已跌落的产品，应进行严格的外观检查和电性能测试。

2. 改进安装与焊接工艺

控制焊料量：焊接时，焊料量应控制在MLCC本体高度的1/3至1/2范围内。避免使用过量的焊料，以减少收缩应力不一致的问题。

优化PCB设计：在PCB布局时，应考虑MLCC的安装位置和方向。避免将MLCC放置在螺丝孔附近或电路板分板切割线附近，以减少锁螺丝和分板过程中的机械应力。对于大尺寸MLCC(如1210以上)，建议采用回流焊而非波峰焊，以减少热应力冲击。

使用支撑架：在电路板测试和安装过程中，合理使用支撑架，避免电路板受力弯曲。对于易受机械应力影响的区域，可采用柔性封装材料或增加缓冲层。

3. 选择高可靠性产品

专用汽车级MLCC：村田制作所推出了针对汽车应用的高可靠性MLCC，这些产品在材料和结构上进行了优化，能够更好地抵御机械应力和振动的影响。例如，采用软端子设计的MLCC可以有效吸收应力，减少焊锡接合部的应力集中。

金属支架电容：对于易受机械应力影响的场景，可选择金属支架电容。其内部的金属端子能够吸收应力，减少裂纹的产生。

4. 加强维护与检查

定期检查：在设备维护过程中，应定期检查MLCC的安装状态和电性能。对于已出现裂纹或失效的MLCC，应及时更换。

超声波探伤：对于关键应用中的MLCC，可采用超声波探伤技术进行内部缺陷检测。超声波探伤能够准确识别MLCC内部的微裂纹和分层缺陷，提高产品的可靠性。

村田MLCC电容的机械应力问题是一个复杂的技术挑战，涉及生产、运输、安装和使用等多个环节。通过优化生产与运输流程、改进安装与焊接工艺、选择高可靠性产品以及加强维护与检查，可以有效减少机械应力对MLCC的影响，提高产品的可靠性和使用寿命。在实际应用中，应根据具体场景制定针对性的解决方案，确保MLCC在各种环境下都能稳定工作。
