在射频电路设计中，高频噪声与电磁干扰(EMI)是制约系统性能的核心问题。贴片磁珠凭借其独特的高频阻抗特性与能量转换机制，成为抑制射频干扰、保障信号完整性的关键元件。本文将从技术原理、应用场景及选型策略三个维度，解析其在射频电路中的核心价值。

一、高频特性：阻抗随频率变化的电磁屏障

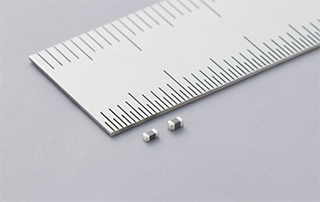

贴片磁珠的核心优势源于其材料与结构的协同作用。其主体由铁氧体材料(如铁镁合金或铁镍合金)构成，通过高温烧结形成致密的独石结构，内部呈现高电阻率与高磁导率的双重特性。

等效电路模型与频率响应

贴片磁珠的等效电路可简化为电阻(R)与电感(L)的串联结构，其中R与L均随频率变化。在低频段(如1MHz以下)，阻抗主要由电感感抗主导，表现为低损耗、高Q值的电感特性;而在高频段(如100MHz以上)，磁芯的磁导率下降导致感抗减小，而涡流损耗与磁滞损耗显著增加，电阻成分主导阻抗特性。例如，某型号磁珠在100MHz时阻抗可达600Ω，而在1GHz时阻抗可能超过1000Ω，这种特性使其能在宽频带内保持高阻抗。

能量转换机制与热耗散

高频信号通过磁珠时，铁氧体材料的磁畴翻转与涡流效应将电磁能量转化为热能。这一过程避免了信号反射，而是通过吸收实现干扰抑制。例如，在5G基站射频前端，磁珠可有效滤除功率放大器输出端的谐波干扰，将干扰能量以热能形式耗散，避免对天线辐射性能的影响。

二、射频电路应用：从信号链到电源域的全面覆盖

贴片磁珠在射频电路中的应用场景涵盖信号完整性保障、电源噪声抑制及系统级EMC优化。

信号链中的高频滤波

在射频收发机中，磁珠常用于时钟信号线、本振信号线及数据总线的滤波。例如，在PLL(锁相环)电路中，磁珠可抑制参考时钟的高频谐波，避免其耦合至VCO(压控振荡器)导致相位噪声恶化。某型号手机射频模块中，通过在DDR内存电源线上串联磁珠，将100MHz以上的噪声衰减30dB，显著降低了数字噪声对射频性能的影响。

电源域的噪声抑制

射频功率放大器(PA)的供电线路是高频噪声的主要传播路径。磁珠在此场景中可替代传统电感，提供更优的高频衰减性能。例如，在Wi-Fi 6路由器PA供电端，采用0603封装的磁珠(100MHz时阻抗500Ω)可将开关电源产生的200MHz噪声衰减40dB，同时保持低直流电阻(<20mΩ)，避免对PA效率的影响。

系统级EMC优化

在复杂射频系统中，磁珠可用于PCB走线、连接器及电缆的EMI抑制。例如，在车载雷达系统中，通过在CAN总线与射频天线馈线间添加磁珠，可阻断200MHz以上的共模干扰，避免雷达信号失真。此外，磁珠的闭合磁路结构可减少磁场泄漏，降低对邻近敏感电路的干扰。

三、选型策略：频率、阻抗与环境的平衡

贴片磁珠的选型需综合考虑频率范围、阻抗需求及环境约束。

频率匹配与阻抗曲线

磁珠的阻抗-频率曲线是选型的核心依据。例如，针对蓝牙(2.4GHz)应用，需选择在2.4GHz时阻抗>300Ω的磁珠;而对于Sub-6GHz 5G通信，则需关注1-6GHz频段的阻抗特性。某厂商提供的BGL(H)型磁珠在100MHz-1GHz频段内阻抗波动<±15%，适合宽带射频应用。

直流电阻与功率容量

射频电路中的磁珠需兼顾低直流电阻与高功率容量。例如，在GaN PA供电线路中，磁珠的直流电阻需<10mΩ以避免压降，同时需承受>2A的直流电流。某型号磁珠通过优化电极结构，将直流电阻降低至5mΩ，同时额定电流达3A，满足高功率射频需求。

环境适应性

高温、高湿及机械振动是射频设备面临的典型环境挑战。磁珠的陶瓷基底与三层电极结构(银/镍/锡)可提供-55℃至+155℃的工作温度范围及>1000次热循环的可靠性。例如，在卫星通信设备中，采用军用级磁珠可确保在真空、辐射环境下长期稳定工作。

四、技术演进：小型化与高频化的双重挑战

随着射频系统向小型化、高频化发展，贴片磁珠正面临新的技术挑战。一方面，0201、01005等超小型封装需求推动材料与工艺创新;另一方面，毫米波频段(如24-40GHz)的应用对磁珠的寄生参数控制提出更高要求。未来，通过纳米晶铁氧体材料、3D打印工艺及多物理场仿真技术，磁珠有望在高频损耗、温度稳定性及尺寸上实现突破。
