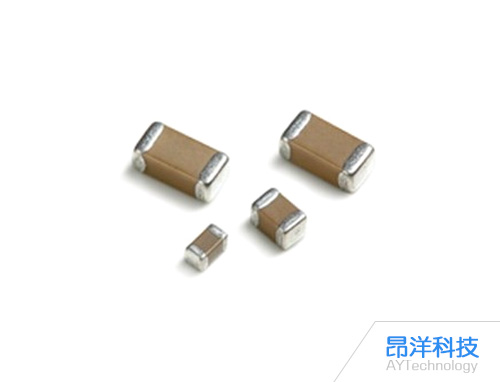

在电子元器件领域，贴片电容作为核心被动元件，广泛应用于手机、汽车电子、5G基站等高精密设备中。风华高科作为国内MLCC(多层陶瓷电容器)领域的龙头企业，其生产工艺代表了行业顶尖水平。今天以风华贴片电容为案例，深度解析从原材料到成品的完整制造流程。

一、原材料选择与配方设计

风华贴片电容的核心原材料为钛酸钡(BaTiO₃)基陶瓷粉体，其粒径需控制在0.25-0.30微米之间，以确保介质层的致密性与电气性能。配方中添加微量稀土氧化物(如铌、镁)，可提升介质耐压强度至100V/μm以上，并增强抗还原能力。溶剂体系采用PVB树脂与酒精/甲苯混合液，配合增塑剂DOP调节浆料流变特性，形成高固含量(55%)的稳定浆料。

以0805规格10μF/6.3V电容为例，其介质层厚度需精确至2微米，需叠加350层电极。这一设计要求陶瓷粉体具备高结晶度与窄粒径分布，避免因颗粒团聚导致介质层缺陷。

二、核心制造工艺解析

1. 流延制膜技术

采用R2流延设备，将浆料均匀涂布于PET载体膜上，通过真空脱泡与精密温控(烘箱温度梯度控制)形成厚度均匀的介质膜。关键参数包括：

膜片厚度：2-30微米(根据电容规格调整)

表面粗糙度：Ra<0.1微米

堆积密度：>95%理论密度

2. 丝网印刷与叠层

使用30微米孔径钢丝网印刷镍电极，通过调整网高、压力与印速，确保电极厚度控制在0.8-1.2微米。叠层工艺需精确控制错位精度(±5微米)，将印刷有电极的介质膜与保护层交替堆叠，形成“Bar块”结构。

3. 静水压层压

在75℃水温与140MPa压力下，通过静水压技术使Bar块各层均匀受压，消除内部孔隙。此步骤可提升烧结后瓷体致密性，降低介质损耗(DF值<0.015)。

三、高温烧结与后处理

1. 排胶与烧结

排胶阶段采用阶梯升温曲线，在390℃下缓慢去除有机粘合剂，避免因快速挥发导致分层。烧结过程在氮气气氛中进行，温度控制在1140-1340℃，保温时间长达数天，形成高强度陶瓷体。

2. 倒角与端电极处理

烧结后的芯片通过倒角机磨削棱边，使内电极充分外露。端电极采用三明治结构：

底层：铜浆烧结形成导电层

中间层：镍镀层(隔热保护)

外层：锡镀层(可焊性增强)

四、质量检测与分选

1. 电性能测试

通过HP4278A电桥等设备，对电容进行100%全检，测试项目包括：

电容量(精度±5%)

损耗角正切(DF值)

绝缘电阻(>10⁴ MΩ)

耐压强度(1.5倍额定电压)

2. 外观与可靠性筛选

借助显微镜剔除表面缺陷品，并通过温度循环(-55℃~125℃)与高湿测试(85℃/85%RH)验证产品可靠性。

五、技术突破与行业影响

风华高科在以下领域实现技术突破：

超薄介质技术：成功量产2微米介质层电容，层数突破1000层

高容值产品：0402封装实现1μF容量，0201封装突破0.1μF

车规级认证：通过AEC-Q200标准，温度特性达X7R/X5R等级

其生产工艺的精密控制，使产品失效率低于50ppm，广泛应用于华为、比亚迪等企业的5G通信与新能源汽车领域。

从纳米级陶瓷粉体到微米级电极印刷，从千层叠压到高温共烧，风华贴片电容的制造过程堪称“纳米级雕刻艺术”。这一流程不仅体现了中国制造的精密化水平，更推动了电子元器件向小型化、高可靠性的方向发展。
