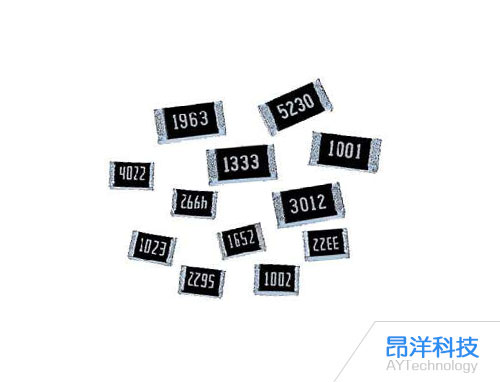

在电子电路设计中，电阻作为基础元件承担着电流控制、电压分压、信号调节等关键功能。其中，厚膜低阻值电阻凭借其独特的工艺特性与性能优势，在工业自动化、新能源汽车、通信设备等领域展现出不可替代的价值。本文将从技术原理、工艺优势、应用场景三个维度解析其核心优势。

一、技术特性：高功率承载与低阻值设计的双重突破

厚膜低阻值电阻的核心优势源于其材料与结构的创新设计。传统金属膜电阻受限于材料特性，难以在低阻值区间实现高功率密度，而厚膜技术通过优化电阻层结构突破了这一瓶颈。

高功率密度与低温度系数

厚膜电阻采用氧化钌、铱等金属氧化物与玻璃浆料混合的复合材料，通过丝网印刷工艺形成厚度达100微米的电阻层。这一结构使其功率密度可达70W/cm²，是薄膜电阻的5倍以上。例如，在电动汽车电机驱动模块中，厚膜低阻值电阻可承受瞬时高电流冲击，同时保持50-200 ppm/°C的温度系数，确保电流检测精度在-40℃至155℃宽温范围内稳定。

低阻值与高精度平衡

通过调整电阻浆料配方与印刷工艺，厚膜电阻可实现4.7mΩ至1000mΩ的阻值范围，且公差控制在±1%以内。这一特性使其在DC/DC转换器、功率放大器等场景中，既能作为电流采样元件，又能通过分压电路优化能效。例如，在5G基站电源模块中，0.01Ω厚膜电阻可精确监测电流变化，配合算法实现动态功率分配。

二、工艺优势：成本与可靠性的双重优化

厚膜电阻的制造工艺决定了其在规模化应用中的竞争力。相较于薄膜电阻的真空沉积与光刻技术，厚膜工艺采用丝网印刷与高温烧结，显著降低了生产成本。

规模化生产的经济性

厚膜电阻的制造流程包含基片处理、浆料印刷、高温烧结等17道工序，单颗成本较薄膜电阻低40%-60%。以0603封装为例，其批量采购单价可控制在0.01美元以下，适合消费电子、工业控制等对成本敏感的领域。

环境适应性与寿命优势

厚膜电阻的玻璃态电阻层具有优异的防潮、耐腐蚀性能，在85℃/85%RH环境下电阻漂移率低于0.5%。其陶瓷基底可承受2000次温度循环测试，机械强度远超薄膜电阻。例如，在光伏逆变器中，厚膜电阻在沙漠、沿海等极端环境下仍能保持10年以上的使用寿命。

三、应用场景：高功率与高可靠性需求的完美匹配

厚膜低阻值电阻的独特优势使其在多个领域成为首选方案。

新能源汽车：电流检测与能量管理

在电池管理系统(BMS)中，厚膜电阻用于监测电池组充放电电流。其低阻值特性可降低采样损耗，高功率密度则能应对快充场景下的瞬时大电流。例如，特斯拉Model 3的电机控制器中，采用0.005Ω厚膜电阻实现电流闭环控制，精度误差小于0.5%。

工业自动化：精密控制与信号调节

在伺服驱动器、变频器等设备中，厚膜电阻用于电压分压、电流限制等环节。其高稳定性可确保PID控制算法的响应速度，抗浪涌能力则能抵御工业电网的瞬态干扰。例如，西门子S120驱动器中，厚膜电阻在-25℃至70℃环境下仍能保持±0.1%的阻值稳定性。

通信设备：功率分配与信号匹配

在5G基站、光模块等高频场景中，厚膜电阻用于功率放大器的负载匹配。其低寄生电感特性可减少信号反射，而高功率容量则能应对毫米波频段的高发热量。例如，华为Mate 60 Pro的射频前端模块中，厚膜电阻在2.4GHz频段下插入损耗低于0.2dB。
