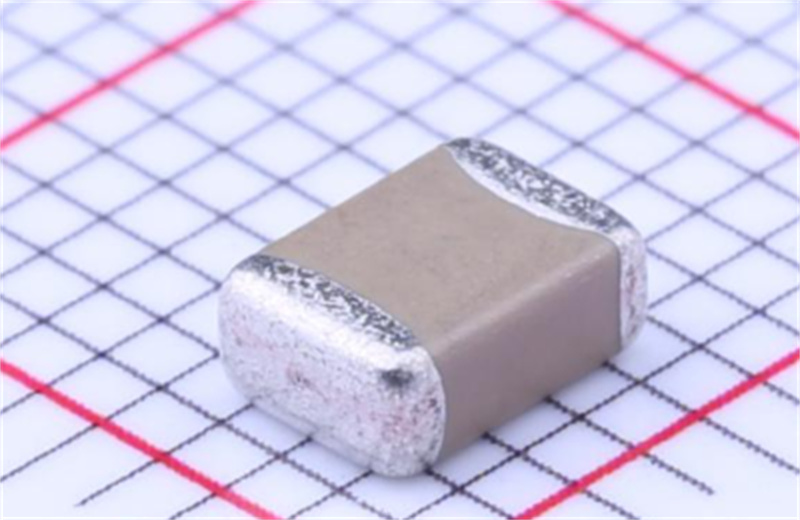

在电子元器件的世界里，0402和0603这两个数字你一定不陌生。它们不是什么神秘代码，而是贴片电容最常见的两种封装尺寸。选错了，轻则生产良率暴跌，重则整机烧毁——今天我们就把这两种封装掰开揉碎，讲清楚什么场景该用哪个。

先搞懂：这两个数字到底代表什么？

贴片电容的封装命名遵循英制标准，前两位数字代表长度，后两位代表宽度，单位是0.01英寸。

0402封装，就是长0.04英寸、宽0.02英寸，换算成公制就是1.0mm×0.5mm，业界也叫"1005"。这是目前主流量产中非常小的封装之一，比它更小的还有0201、01005，但0402已经是大多数产线能稳定驾驭的极限了。

0603封装，长0.06英寸、宽0.03英寸，公制为1.6mm×0.8mm，也叫"1608"。它比0402大了一圈，但在整个贴片元件家族里，依然属于小尺寸行列。

用面积来直观感受：0402的面积约0.50mm²，0603约1.28mm²——0402只占0603不到四成的面积。同样一块PCB，用0402能塞下两倍以上的元件，这就是为什么手机、智能手表这些寸土寸金的设备疯狂采用0402的原因。

核心区别一：电气性能——小的不一定弱，但有天花板

很多人觉得封装越小性能越差，这话对了一半。

容量和耐压方面，0402因为体积小，最大容量通常不超过10μF，耐压值普遍在25V以下，而且只支持Y5V这类温度特性较差的介质。而0603的容量可以做到47μF（X5R介质），耐压可达50V，介质选择也更丰富——经济型的Y5V和工业级的X7R都能选。

功率方面，0603电阻的额定功率典型值为1/10W（0.1W），0402只有1/16W（约0.0625W）。换成电流来算更直观：在3.3V系统下，0603最大允许电流约30mA，0402只有约19mA。实际工程中建议降额到50%~70%，也就是说0402能用的电流余量非常紧张。

但有一个地方0402反而更强——高频性能。0402的寄生电感ESL约0.4nH，0603约0.6nH。别小看这零点几纳亨的差距，在100MHz以上的频段，0402的阻抗明显更低，去耦效果更好。这就是为什么高端处理器参考设计中，靠近Vcore的位置清一色用0402甚至0201的原因。

核心区别二：焊接与生产——这才是真正的分水岭

如果说电气性能是"能不能用"的问题，那工艺难度就是"好不好用"的问题。

0402的焊盘只有约0.6mm×0.3mm，对贴片机精度要求极高，偏移容忍度必须控制在±0.025mm以内。而很多产线的贴片机定位精度只有±0.08mm——这意味着0402在这些产线上就是噩梦。回流焊时容易出现"立碑"（元件一端翘起）、虚焊、飞片等缺陷，不良率是0805的3倍。目视检查更是必须依赖显微镜或AOI设备，肉眼根本看不清。手工焊接？几乎不可能，烙铁操作空间极小，一不小心就把焊盘吹飞了。

0603就友善得多。焊盘约1.0mm×0.6mm，钢网开孔容错性强，普通SMT产线轻松应对。熟练工程师用热风枪加镊子就能手工返修，返修成功率远高于0402。在量产场景下，0603的贴片速度比0402快约15%，良率也稳定得多。

核心区别三：成本——小的反而更贵？

直觉上小元件应该更便宜，但实际要算总账。

元件单价上，0402确实略高于0603，但差距很小，单颗差价不过几分钱。真正拉开差距的是隐形成本：0402不良率高、返修成本高、对设备要求高，量产时这些成本会被放大。而0603工艺成熟、供应链稳定、交期短，综合成本反而更低。

到底怎么选？记住这套实战法则

选0402的场景：产品追求极致小型化，比如智能手表、TWS耳机、智能手机主板、微型传感器；PCB需要高密度布线，核心板、射频模块空间极度紧缺；高频电路（100MHz以上），需要最低的寄生电感。但注意：低功耗、小信号电路才能用，电源和大电流回路坚决避开。

选0603的场景：通用消费电子如路由器、机顶盒、小家电；工业控制、汽车电子、医疗仪器等强调长期可靠性的领域；研发打样阶段——哪怕你最终目标是量产用0402，打样时也请坚持用0603，手焊改板效率高、调试方便，等功能验证完成再切换小型化封装，这才是高效的研发节奏。
