国巨电阻封装尺寸与SMT贴片机轨道宽度的匹配性需结合具体封装尺寸和贴片机轨道调整能力综合分析，核心要点如下：

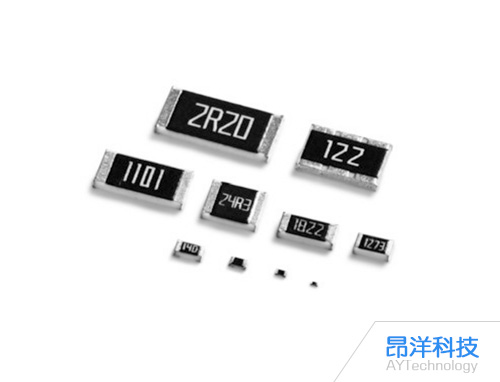

一、国巨电阻封装尺寸范围

国巨电阻提供从超小型到较大尺寸的多种封装，常见规格及对应物理尺寸如下：

0201：0.60mm×0.30mm（长×宽）

0402：1.00mm×0.50mm

0603：1.60mm×0.80mm

0805：2.00mm×1.25mm

1206：3.10mm×1.60mm

2512：6.35mm×3.20mm

封装尺寸越小，功率容量越低（如0201为0.05W），但PCB空间利用率更高；大尺寸封装（如2512为0.75W）适用于高功率或散热要求较高的场景。

二、SMT贴片机轨道宽度调整原则

基础调整范围

贴片机轨道宽度通常比PCB宽度大5～15mm（单边各预留2.5～7.5mm间隙），以确保传输顺畅并防止卡板或掉板。

经济型贴片机：轨道调节精度±0.5mm，需预留更大余量。

高端机型：精度±0.1mm，可逼近最小安全间隙。

特殊场景调整

大尺寸/薄板PCB：单边间隙增至5～7.5mm（总宽+10～15mm），防止板弯卡滞。

板边有高元件：如电解电容，间距需大于元件高度（额外增加2～3mm）。

动态测试：以20%高于实际产线的速度试运行，观察PCB抖动是否碰触轨道。

板变形补偿：拼板分板后若翘曲>1mm/100mm，需按翘曲量额外增加单边间隙。

三、封装尺寸与轨道宽度的匹配性分析

小尺寸封装（0201～0603）

优势：元件体积小，对PCB布局影响低，轨道宽度调整压力小。

注意：0201封装需高精度贴片机（轨道精度±0.1mm），避免因间隙不足导致贴装偏移。

中等尺寸封装（0805～1206）

兼容性：适用于大多数标准贴片机，轨道宽度按PCB尺寸+5～10mm调整即可。

示例：1206封装电阻（3.10mm×1.60mm）在常规PCB上无需特殊轨道调整。

大尺寸封装（2512）

挑战：元件长度达6.35mm，若PCB边缘布局需增加单边间隙（建议>元件高度+2mm）。

解决方案：采用高端贴片机或优化PCB设计（如将大尺寸元件移至板内区域）。
