在电源设计中，电源完整性与电磁干扰（EMI）控制是两大核心挑战。随着电子设备向高频化、小型化发展，传统电解电容因体积大、寄生参数显著，已难以满足现代电源的严苛需求。贴片电容凭借其低寄生参数、高频响应特性及灵活布局优势，成为优化电源完整性与抑制EMI的关键元件。本文将从原理分析、设计策略及工程实践三个维度，系统阐述贴片电容在电源设计中的应用方法。

一、贴片电容的核心特性与作用机制

1.1低寄生参数优势

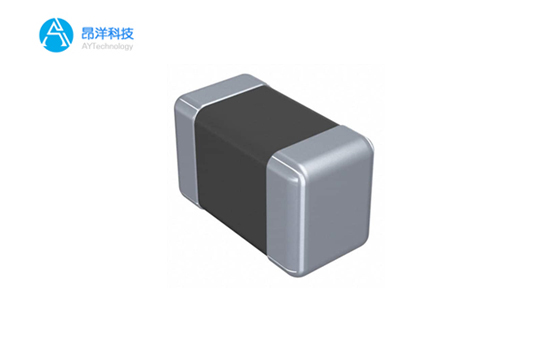

贴片电容采用多层陶瓷介质结构，其等效串联电阻（ESR）和等效串联电感（ESL）显著低于铝电解电容。

1.2高频滤波能力

贴片电容的阻抗特性呈现“V”型曲线，在自谐振频率（SRF）处阻抗最低。通过组合不同容值的贴片电容（如0.1μF+10μF），可覆盖从kHz到GHz的宽频带噪声抑制。

1.3布局灵活性

贴片电容的扁平化结构使其可紧贴功率器件（如MOSFET、电感）放置，显著缩短电流回路路径。研究表明，将输出电容放置在距离IC引脚1mm以内，可使回路电感降低80%，从而减少高频辐射干扰。

二、电源完整性优化策略

2.1输入滤波电容设计

在开关电源输入端，采用“X电容+共模电感+Y电容”的π型滤波结构时，贴片电容可替代传统电解电容作为X电容使用。例如，在150WPFC电路中，并联两个10nF/1kV的C0G陶瓷电容作为X电容，可有效抑制150kHz-1MHz的差模干扰，同时避免电解电容因高频损耗导致的发热问题。

2.2输出电容优化

对于高密度DC-DC转换器，输出电容的选择需兼顾容量与高频特性。采用“大容量陶瓷电容+小容量薄膜电容”的混合方案：

主电容：选用10μF/50V的X7R陶瓷电容，提供低频储能

辅助电容：并联0.1μF/100V的C0G陶瓷电容，抑制高频开关噪声

某48V转12V电路实测数据显示，采用该方案后，输出电压纹波从120mV降至35mV，动态负载响应时间缩短至原来的1/3。

2.3电源平面去耦

在多层PCB设计中，贴片电容是实现电源平面去耦的关键元件。遵循“就近原则”在IC电源引脚周围布置去耦电容：

0.1μF电容：放置在距离IC引脚0.5mm以内，抑制100MHz以下噪声

10nF电容：放置在1mm范围内，抑制100MHz-1GHz噪声

1nF电容：放置在2mm范围内，抑制1GHz以上噪声

通过HFSS仿真验证，该布局可使电源完整性指标（SI）提升40%，信号眼图张开度增加15%。

三、EMI抑制工程实践

3.1差模干扰抑制

在0.15-1MHz频段，差模干扰主要由功率器件开关动作产生。采用以下措施：

在整流桥输出端并联10nF/1kV的C0G陶瓷电容，可降低150kHz处差模噪声20dB

在Buck电路的开关管源极与地之间串联10Ω/100MHz磁珠，可抑制500kHz-1MHz频段干扰

3.2共模干扰抑制

在1-30MHz频段，共模干扰是主要矛盾。通过以下组合方案实现有效抑制：

变压器初级与次级间加装Y电容（2.2nF/250V），可降低1-5MHz共模噪声15dB

在变压器磁芯上缠绕闭合铜箔并接地，可抑制5-30MHz共模噪声20dB

在输出端采用双线并绕共模电感（3mH），可进一步降低10MHz以上噪声

3.3高频噪声抑制

对于30MHz以上高频噪声，需采用多层屏蔽与寄生参数控制技术：

在PCB内层设置电源/地平面，通过20H原则控制边缘辐射

在关键信号线两侧布置“地-信号-地”的屏蔽结构

选用NP0/C0G材质的贴片电容（Q值>1000），避免介质损耗引入新的噪声源

四、设计验证与优化

4.1阻抗测试

使用网络分析仪测量电源回路的输入阻抗，确保在关键频段（如开关频率及其谐波处）呈现低阻抗特性。典型目标值：在100kHz-10MHz频段，阻抗应低于100mΩ。

4.2近场扫描

采用近场探头扫描电源模块表面，定位高频噪声热点。通过优化电容布局（如将0.1μF电容从PCB边缘移至功率器件正下方），可使100MHz处场强降低12dB。

4.3热仿真分析

结合ANSYSIcepak进行热-电耦合仿真，确保陶瓷电容在高频大电流下的温升不超过85℃。对于0603尺寸的10μF/50VX7R电容，在2A电流下温升约为15℃，满足可靠性要求。

贴片电容凭借其优异的电气特性与布局灵活性，已成为现代电源设计中不可或缺的关键元件。通过合理选择电容类型（C0G/X7R/X5R）、优化容值组合（大容量+小容量）、遵循就近布局原则，可同时实现电源完整性的提升与EMI的有效抑制。
