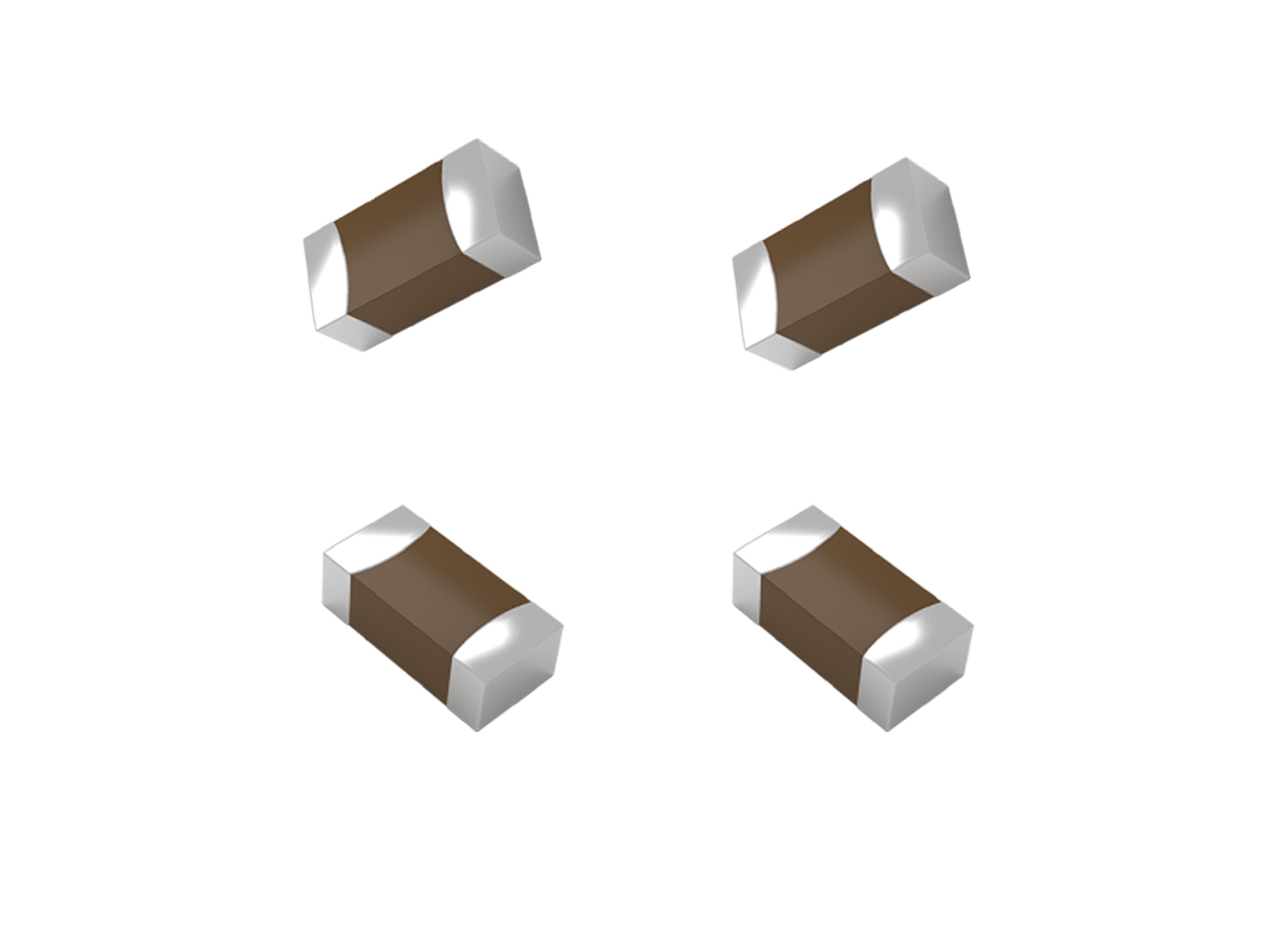

太诱MLCC电容（以X7R介质为例）的直流偏压特性对电路设计的影响及分析如下：

一、直流偏压特性的核心机制

X7R介质MLCC采用铁电材料(如钛酸钡)，其内部存在大量可被电场极化的“电畴”结构。当施加直流电压时：

电畴转向：外部电场促使电畴沿电场方向排列，导致介电常数下降。

极化饱和：随着电压升高，电畴转向趋于饱和，介电常数进一步降低，电容值显著衰减。

非线性关系：电容值衰减与直流电压呈非线性关系，电压越高，衰减越显著。

二、对电路设计的具体影响

1. 滤波电路性能劣化

RC低通滤波器：电容值降低会导致截止频率(fc=2πRC1)升高，可能使高频噪声通过滤波器，影响信号纯净度。

案例：在电源滤波电路中，若电容值衰减20%，截止频率将上升约25%，导致纹波电压增大。

电源去耦电路：电容值不足可能引发电源噪声耦合，影响芯片工作稳定性。

建议：选择额定电压更高的MLCC(如用25V替代10V)，或并联多个电容以补偿容量衰减。

2. 定时与振荡电路精度下降

RC定时电路：电容值衰减会缩短充电/放电时间常数(τ=RC)，导致定时周期缩短。

案例：在555定时器电路中，若电容值衰减30%，输出频率将升高约43%，引发定时误差。

LC振荡电路：电容值变化会改变谐振频率(f0=2πLC1)，影响振荡稳定性。

建议：采用温度补偿型电容(如C0G)或增加电容容值裕量。

3. 能量存储与释放效率降低

DC-DC转换器：输入/输出滤波电容值衰减会导致纹波电压增大、转换效率下降。

数据：若电容值衰减20%，纹波电压可能增加50%，转换效率降低3%-5%。

储能应用：电容值不足会减少能量存储容量，影响瞬态响应能力。

建议：选择高额定电压、大尺寸电容，或采用多个电容并联。

三、设计优化策略

选型阶段：

查阅规格书：根据工作电压，从制造商提供的直流偏压特性曲线中查得电容衰减比例。

介质类型选择：对电容值稳定性要求高的场景(如精密定时电路)，优先选择C0G/NP0等I类陶瓷电容;对成本敏感且允许一定容量波动的场景(如电源滤波)，可选用X7R/X5R等II类陶瓷电容。

电路设计阶段：

预留容量余量：根据直流偏压特性曲线，计算实际工作电压下的电容值，并选择标称值更大的电容。

示例：若电路工作电压为10V，需100nF电容，可选用标称值120nF、额定电压25V的X7R电容，以确保实际容量满足需求。

并联补偿：通过并联多个电容降低等效串联电阻(ESR)和等效串联电感(ESL)，同时补偿单个电容的容量衰减。

案例：在高速信号滤波电路中，并联两个0402封装的100nF X7R电容，可显著改善高频特性。

布局与布线阶段：

减少寄生参数：优化PCB布局，缩短电容引脚长度，降低寄生电感对高频性能的影响。

温度管理：避免电容靠近发热元件，防止高温加剧容量衰减。

四、行业实践与标准

测试标准：目前行业内尚未建立统一的直流偏压特性测试标准，但制造商通常提供典型特性曲线供参考。

设计规范：在汽车电子(AEC-Q200)、工业控制(IEC 60384-14)等领域，对电容的直流偏压特性有明确要求，需通过可靠性测试验证。
