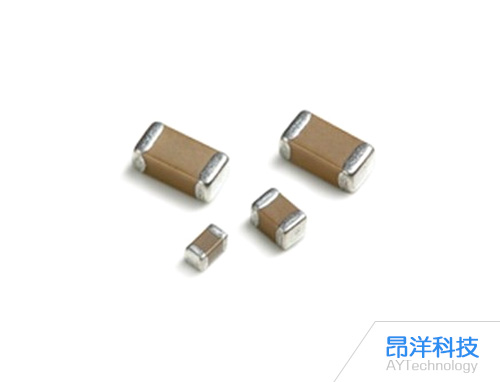

贴片电容的温度系数是描述电容值随温度变化程度的关键参数，其表示方法及核心要点如下：

一、温度系数的定义与单位

温度系数(Temperature Coefficient of Capacitance, TCC)定义为：在给定温度范围内，温度每变化1℃时，电容值相对基准温度下标称电容的变化率。单位为ppm/℃（百万分之一/摄氏度），即每摄氏度温度变化引起的电容值变化占标称值的百万分之几。

二、表示方法与分类

贴片电容的温度系数主要通过以下两种方式表示：

EIA标准代码（字母+数字+字母）

美国电子工业协会(EIA)标准用代码表示不同温度特性的陶瓷电容器类别，例如：

C0G（NP0）：

C：温度系数有效数字为0 ppm/℃;

0：倍乘因数为-1(即10的0次方);

G：容差为±30 ppm/℃。

最终TCC：0×(-1) ppm/℃ ±30 ppm/℃，即温度系数接近0.容值随温度变化极小(±0.003%)，适用于高精度电路(如振荡器、滤波器)。

X7R：

X：工作温度下限-55℃;

7：工作温度上限+125℃;

R：容值随温度变化±15%。

温度系数范围：非线性变化，整体容值波动±15%，适用于旁路、耦合等对精度要求不高的场景。

Y5V：

工作温度范围-30℃至+85℃，容值变化+22%至-82%，温度稳定性差，适用于低成本、大容量需求场景。

直接标注数值（ppm/℃）

部分贴片电容直接标注温度系数数值，例如：

±100 ppm/℃：每升高1℃，电容值变化±0.01%;

±250 ppm/℃：每升高1℃，电容值变化±0.025%。

数值越小，温度稳定性越高，适用于精密仪器、医疗设备等对电容值稳定性要求严格的场景。

三、温度系数的影响与应用选择

温度系数对电容性能的影响

正温度系数（PTC）：电容值随温度升高而增加;

负温度系数（NTC）：电容值随温度升高而减小;

零温度系数（如C0G）：电容值几乎不随温度变化。

温度系数越大，电容值随温度波动越显著，可能影响电路稳定性(如频率偏移、信号失真)。

应用场景选择建议

高精度电路：优先选择温度系数小的电容(如C0G，±30 ppm/℃)，确保电容值在温度变化时保持稳定;

一般电路：可选用X7R(±15%)或Y5V(+22%至-82%)，平衡成本与性能;

温度补偿场景：利用正负温度系数电容并联，抵消温度变化对总电容量的影响。

贴片电容的温度系数通过EIA标准代码或直接标注数值（ppm/℃）表示，反映电容值随温度变化的稳定性。选择时需根据应用场景对精度的要求，优先选用温度系数小的电容(如C0G)，以确保电路在温度波动下的可靠性。
