贴片电容是什么?贴片电容有什么用途

作者: 深圳市昂洋科技有限公司发表时间:2020-08-21 11:48:36浏览量:2905

贴片电容是一种电容材质。贴片电容全称为:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。贴片电容有两种表示方法,一种是英寸单位来表示,一种是毫米单位来表示。
文本标签:贴片电容

  贴片电容是一种电容材质。贴片电容全称为:多层(积层,叠层)片式陶瓷电容器,也称为贴片电容,片容。贴片电容有两种表示方法,一种是英寸单位来表示,一种是毫米单位来表示。贴片电容是什么 贴片电容有什么用途,相关解析一起学习吧!

贴片电容

  贴片电容

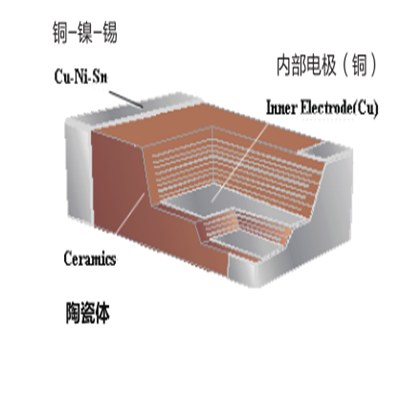

  片式多层瓷介电容器(mlcc)简称片式电容器,是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。

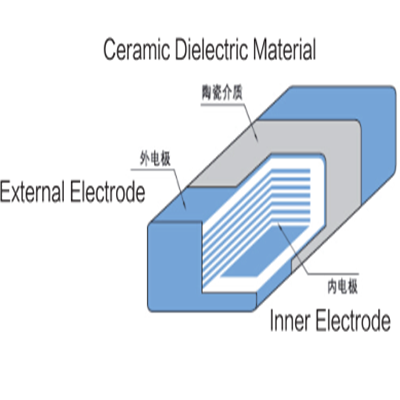

  多层片式陶瓷电容器的结构主要包括三大部分:陶瓷介质,金属内电极,金属外电极。而多层片式陶瓷电容器它是一个多层叠合的结构,简单地说它是由多个简单平行板电容器的并联体。

贴片电容作用是什么

  贴片电容作用是什么?

  旁路

  旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。就像小型可充电电池一样,旁路电容能够被充电,并向器件进行放电。为尽量减少阻抗,旁路电容要尽量靠近负载器件的供电电源管脚和地管脚。这能够很好地防止输入值过大而导致的地电位抬高和噪声。地电位是地连接处在通过大电流毛刺时的电压降。


  去耦

  去耦,又称解耦。从电路来说,总是可以区分为驱动的源和被驱动的负载。如果负载电容比较大,驱动电路要把电容充电、放电,才能完成信号的跳变,在上升沿比较陡峭的时候,电流比较大,这样驱动的电流就会吸收很大的电源电流,由于电路中的电感,电阻(特别是芯片管脚上的电感,会产生反弹),这种电流相对于正常情况来说实际上就是一种噪声,会影响前级的正常工作,这就是所谓的“耦合”。

  去耦电容就是起到一个“电池”的作用,满足驱动电路电流的变化,避免相互间的耦合干扰。

  将旁路电容和去耦电容结合起来将更容易理解。旁路电容实际也是去耦合的,只是旁路电容一般是指高频旁路,也就是给高频的开关噪声提高一条低阻抗泄防途径。高频旁路电容一般比较小,根据谐振频率一般取0.1μF、0.01μF等;而去耦合电容的容量一般较大,可能是10μF或者更大,依据电路中分布参数、以及驱动电流的变化大小来确定。旁路是把输入信号中的干扰作为滤除对象,而去耦是把输出信号的干扰作为滤除对象,防止干扰信号返回电源。这应该是他们的本质区别。


  滤波

  从理论上(即假设电容为纯电容)说,电容越大,阻抗越小,通过的频率也越高。但实际上超过1μF的电容大多为电解电容,有很大的电感成份,所以频率高后反而阻抗会增大。有时会看到有一个电容量较大电解电容并联了一个小电容,这时大电容通低频,小电容通高频。电容的作用就是通高阻低,通高频阻低频。电容越大低频越容易通过。具体用在滤波中,大电容(1000μF)滤低频,小电容(20pF)滤高频。曾有网友形象地将滤波电容比作“水塘”。由于电容的两端电压不会突变,由此可知,信号频率越高则衰减越大,可很形象的说电容像个水塘,不会因几滴水的加入或蒸发而引起水量的变化。它把电压的变动转化为电流的变化,频率越高,峰值电流就越大,从而缓冲了电压。滤波就是充电,放电的过程。


  储能

  储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。电压额定值为40~450VDC、电容值在220~150000μF之间的铝电解电容器(如EPCOS公司的B43504或B43505)是较为常用的。根据不同的电源要求,器件有时会采用串联、并联或其组合的形式,对于功率级超过10KW的电源,通常采用体积较大的罐形螺旋端子电容器。


  贴片电容用途是什么?

  主要是清除由芯片自身产生的各种高频信号对其他芯片的串扰,从而让各个芯片模块能够不受干扰的正常工作。在高频电子振荡线路中,贴片电容与晶体振荡器等元件一起组成振荡电路,给各种电路提供所需的时钟频率。

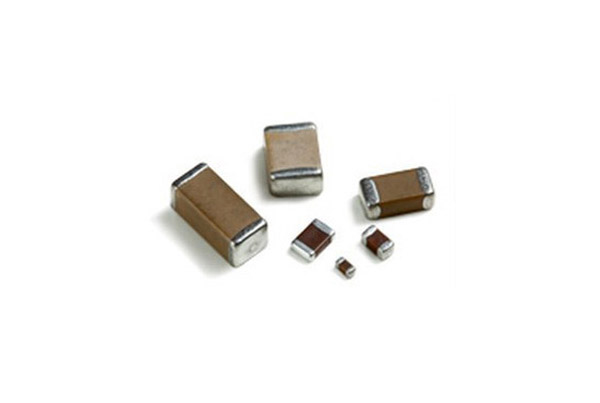

贴片电容

  贴片电容有贴片式陶瓷电容、贴片式钽电容、贴片式铝电解电容。贴片式陶瓷电容无极性,容量也很小,一般可以耐很高的温度和电压,常用于高频滤波。陶瓷电容看起来有点像贴片电阻,但贴片电容上没有代表容量大小的数字。贴片电容的特点是寿命长,耐高温、准确度高、滤高频改波性能极好,不过容量较小、价格也比铝电容贵,而且耐电压及电流能力相对较弱。它被应用于小容量的低频滤波电路中。

  以上就是贴片电容是什么_贴片电容有什么用途,的相关介绍了,希望客户有一个更好的认识产品,相当于贴片电容产品多,型号多。如果采购的多样性的贴片电容,直接官网电话联系,正规的代理商!
