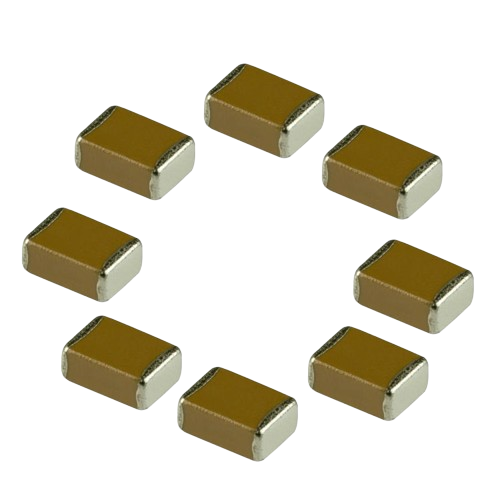

作为电子元件领域应用最广泛的封装形式之一，0805贴片电容的尺寸标准承载着英制与公制单位的转换智慧，其2.0mm×1.25mm的物理尺寸背后，是半个世纪以来电子产业标准化进程的缩影。昂洋科技将从尺寸溯源、技术参数、应用场景三个维度，系统解析这一经典封装的工业密码。

一、尺寸溯源：英制编码的公制解构

0805封装采用英制单位编码体系，其命名逻辑源于早期电子元件的英寸制标准：

长度：前两位数字"08"代表0.08英寸，换算为公制：0.08×25.4=2.032mm(行业惯例取整为2.0mm)

宽度：后两位数字"05"代表0.05英寸，换算为公制：0.05×25.4=1.27mm(实际生产中通常标注为1.25mm)

这种编码方式延续了电子元件尺寸的标准化传统，与0402(1.0×0.5mm)、0603(1.6×0.8mm)等封装形成完整序列。值得注意的是，不同制造商在厚度参数上存在细微差异：

常规厚度：0.8mm(适用于4KPCS卷带包装)

加厚版本：1.25mm(适用于2K/3KPCS包装，提升机械强度)

二、技术参数：尺寸与性能的黄金平衡

0805封装的物理尺寸直接决定了其电气性能边界：

容量范围：0.5pF至10μF(典型值0.01μF-0.47μF)

小容量(<100pF)多采用C0G/NP0材质，温度系数±30ppm/℃

中容量(100pF-1μF)以X7R材质为主，容量温度特性±15%

大容量(>1μF)需采用Y5V材质，但温度稳定性较差

耐压特性：

常规电压：6.3V-50V(X7R材质)

高压版本：100V-200V(需特殊叠层设计)

典型案例：Knowles 0805Y0502P20DCT型号，2.2pF±0.5pF，50V耐压，C0G材质，工作温度-55℃~+125℃

高频特性：

自谐振频率(SRF)：优质X7R材质可达100MHz以上

等效串联电阻(ESR)：典型值5mΩ-20mΩ(100kHz测试条件)

三、应用场景：从消费电子到工业控制的全面覆盖

0805封装凭借其尺寸与性能的平衡优势，成为电子行业的"万能接口"：

消费电子领域：

智能手机：用于电源滤波、射频匹配，单台设备用量超200颗

TWS耳机：在紧凑主板上实现去耦功能，典型容值0.1μF-10μF

典型案例：三星Galaxy系列采用风华高科0805CG102J500NT型号(1nF±5%，50V，X7R材质)

工业控制领域：

PLC模块：在24V直流电源电路中承担滤波功能，耐压要求≥50V

伺服驱动器：用于IGBT模块的吸收电路，需承受100V瞬态电压

汽车电子领域：

BMS系统：在-40℃~+125℃环境中稳定工作，需通过AEC-Q200认证

车载娱乐系统：抵抗发动机启动时的电压波动，典型耐压值16V-50V

四、制造工艺：毫米级精度控制

0805电容的生产涉及多项精密制造技术：

陶瓷叠层技术：

单层陶瓷膜片厚度控制在1-3μm

叠层数可达500-1000层，总厚度误差≤±5%

端电极处理：

三层镀层结构(Ni阻挡层+Sn镀层)

可焊性测试：245℃±5℃浸锡3次，润湿时间≤2s

质量管控：

外观检测：AOI系统识别裂纹、分层等缺陷

电性能测试：100%容量分选，精度±1%

可靠性验证：通过85℃/85%RH高温高湿试验(1000h)

从1960年代多层陶瓷电容(MLCC)的诞生，到如今每年超万亿颗的全球产量，0805封装始终占据着产业核心地位。其2.0mm×1.25mm的物理尺寸，不仅是工程设计的基准坐标，更是电子产业标准化进程的生动注脚。
