在电路中贴片电容不拆除的前提下有哪些测量方法

作者: 贴片电容发表时间:2019-06-05 17:16:46浏览量:3952

  电路中贴片电容不拆除前提下测量方法,贴片电容作为被动元器件也是电路中无可或缺的一部分,贴片电容在使用过程中难免会存在击穿、漏电、烧毁等现象,稳定性是电容的唯一标准,否则很容易出现前面的现象,贴片...
文本标签:贴片电容

  电路中贴片电容不拆除前提下测量方法,贴片电容作为被动元器件也是电路中无可或缺的一部分,贴片电容在使用过程中难免会存在击穿、漏电、烧毁等现象,稳定性是电容的唯一标准,否则很容易出现前面的现象,贴片电容的测试方法可以从外表和数值判断,外表用肉眼识别,数值则需采用外用表或者数字电桥。


  测量贴片电容的前提:


  1、确认产品规格型号、材质,产品精度(+-5%,+-10%、+-20%)


  2、容量测试仪一台(万用表或电桥)


  3、设置仪表、调整测试频率、电压、产品精度、损耗值。

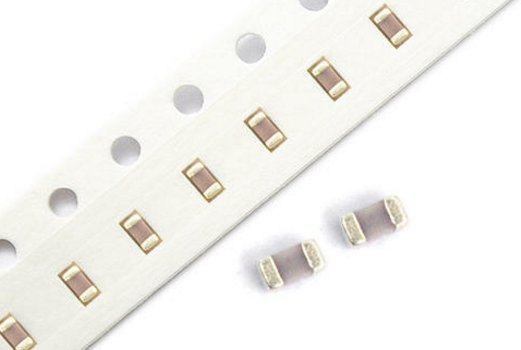

贴片电容

  贴片电容不拆除前提下测量方法:


  方法一、安全一点的办法用万用表的二极档一针接地另一针分别测电容的两端两端响说明短路。


  方法二、一般小贴片电容的阻值为无穷大,阻值异常就更换。容量变小,万用表无法测量,直接替换。


  方法三、阻值无穷大,阻值为零鸣叫为坏,其他的应该有一些小的变化。


  方法四、贴片电容短路的话用万用表在线测量就能判断出来。如果是开路,因为容量太小,用万用表量不出来,可以用一个电笔接到220V的火线上,将贴片电容的引脚放到电笔的笔帽上,看氖泡是否发光,发光则说明电容是好的否则断路。


  注意:220v电压可千万别在板实验。


  电路中贴片电容不拆除前提下测量方法内容就到这里,测试贴片电容的在板容量和静电容量不同,在测量大容量电容器的静电容量时,使用有对电容器施加和自动设定的电压相同电压这种功能的测定器。如使用不带有上述功能回路的测定器的情况下,推荐根据万用表对测定电压进行确认并调整。
