作者: 昂洋-娇娇发表时间:2020-08-06 16:20:00浏览量:4334【小中大】
贴片电容0805为片式叠层陶瓷电容器(MLCC),简称片式叠层电容器(或进一步简称为片式电容器),是由印好电极(内电极)的陶瓷介质膜片以错位的方式叠合起来,经过一次性高温烧结形成陶瓷芯片,再在芯片的两端封上金属层(外电极),从而形成一个类似独石的结构体,故也叫独石电容器。

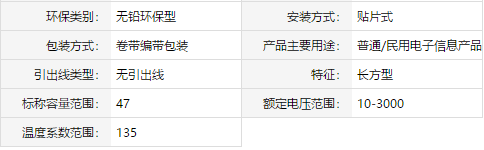

基本参数
详细参数
尺寸 容量 耐压值
0201 0.010uF-0.047uF 6.3V-16V K±10%;M±20%
0402 820pF-2.2uF 6.3V-50V J±5%;K±10%;M±20%
0603 0.010uF-2.2uF 10V-100V J±5%;K±10%;M±20%
0805 0.10uF-47uF 10V-250V J±5%;K±10%;M±20%
1206 0.47uF-47uF 10V-500V J±5%;K±10%;M±20%
1210 1000pF-10uF 10V-500V J±5%;K±10%;M±20%
1812 0.010uF-2.2uF 50V-500V J±5%;K±10%;M±20%
1825 0.010uF-2.2uF 50V-100V J±5%;K±10%;M±20%
2220 0.010uF-2.2uF 6.3V-200V J±5%;K±10%;M±20%
2225 0.010uF-2.2uF 50V-100V J±5%;K±10%;M±20%
用途
1、电源电路中滤波作用:滤波是贴片电容的作用中很重要的一部分。
2、旁路电容是为本地器件提供能量的储能器件,它能使稳压器的输出均匀化,降低负载需求。
3、去藕,又称解藕。
4、储能型电容器通过整流器收集电荷,并将存储的能量通过变换器引线传送至电源的输出端。
深圳市昂洋科技是拥有十多年的批发代理、生产、销售电容器,电感器,电阻器等产品的综合供应商;所有产品厂家直接进货,品质保证,提供技术支持,对产品品质严格把控,欢迎您咨询与合作。
