选购贴片电容主要看哪些参数?

作者: 深圳市昂洋科技有限公司发表时间:2024-04-02 13:59:37浏览量:564

在选购贴片电容时,主要需要考虑以下几个参数: 1、电容值:电容值是指电容器蓄电能力的大小,通常以法拉(F)为单位,常见的单位还有微法(μF)、纳法(nF)和皮法(pF)。具体选择哪个电容值,需要根据电路...
文本标签:

在选购贴片电容时,主要需要考虑以下几个参数:

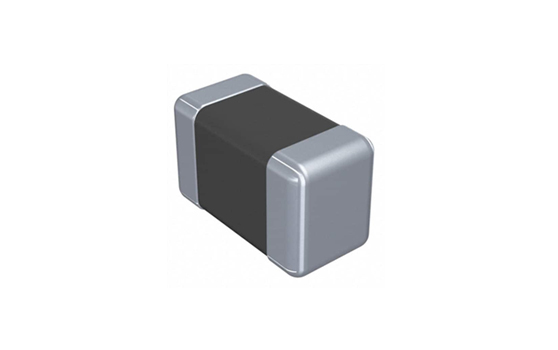

贴片电容


1、电容值:电容值是指电容器蓄电能力的大小,通常以法拉(F)为单位,常见的单位还有微法(μF)、纳法(nF)和皮法(pF)。具体选择哪个电容值,需要根据电路的实际需求来决定。


2、额定电压(Rated Voltage):额定电压是指贴片电容能够正常工作的最高电压。在选择时,应确保贴片电容的额定电压大于或等于电路中的最大工作电压,以确保电容器的稳定运行和防止因电压过高而损坏。


3、精度:精度表示电容器实际容值与标称容值相差的百分比,通常以±%表示。例如,如果电容器的标称容值为10μF,精度为±5%,那么该电容器的实际容值将在9.5μF到10.5μF之间浮动。精度的选择取决于电路对电容值准确性的要求。


4、尺寸:贴片电容的尺寸也是选购时需要考虑的一个重要因素。尺寸通常用长度(L)、宽度(W)和高度(H)来表示,对电路板布局和空间需求有重要影响。因此,在选择时,需要根据实际电路板的大小和布局来选择合适的尺寸。


5、温度系数:温度系数表示电容值随温度变化的百分比。对于需要在宽温度范围内工作的电路,应选择温度系数较小的贴片电容,以保证电容值的稳定性。


此外,还需要考虑其他因素,如电容器的类型(如陶瓷电容器、铝电解电容器等)、工作电压范围、绝缘电阻、损耗以及频率特性等。这些因素都可能影响电容器的性能和稳定性,因此需要根据实际需求和工作环境进行综合考虑。


请注意,选购时应从可靠的供应商处购买,并遵循相关的电子元件选型和采购标准,以确保电容器的质量和性能符合电路的需求。
