电感品质因数Q代表储能与损耗的比值，公式：\(Q=\frac{\omegaL}{R_{ac}}\)。同等频率下Q越高，高频损耗越小，滤波、谐振电路性能越优异。电感Q值并非固定参数，受材料结构、工作条件、频率等多重因素共同影响。

第一，工作频率是核心变量。频率较低时，电感损耗以导线直流电阻DCR为主，Q值随频率上升逐步增大；达到峰值频率后，趋肤效应、邻近效应加剧，交流电阻快速增加，同时磁芯涡流损耗上升，Q值开始持续下降。任何一款电感都存在最优工作频段，脱离设计频率谈Q值没有参考意义。叠层陶瓷电感适合MHz高频，功率磁环电感最优频段多集中在几十kHz。

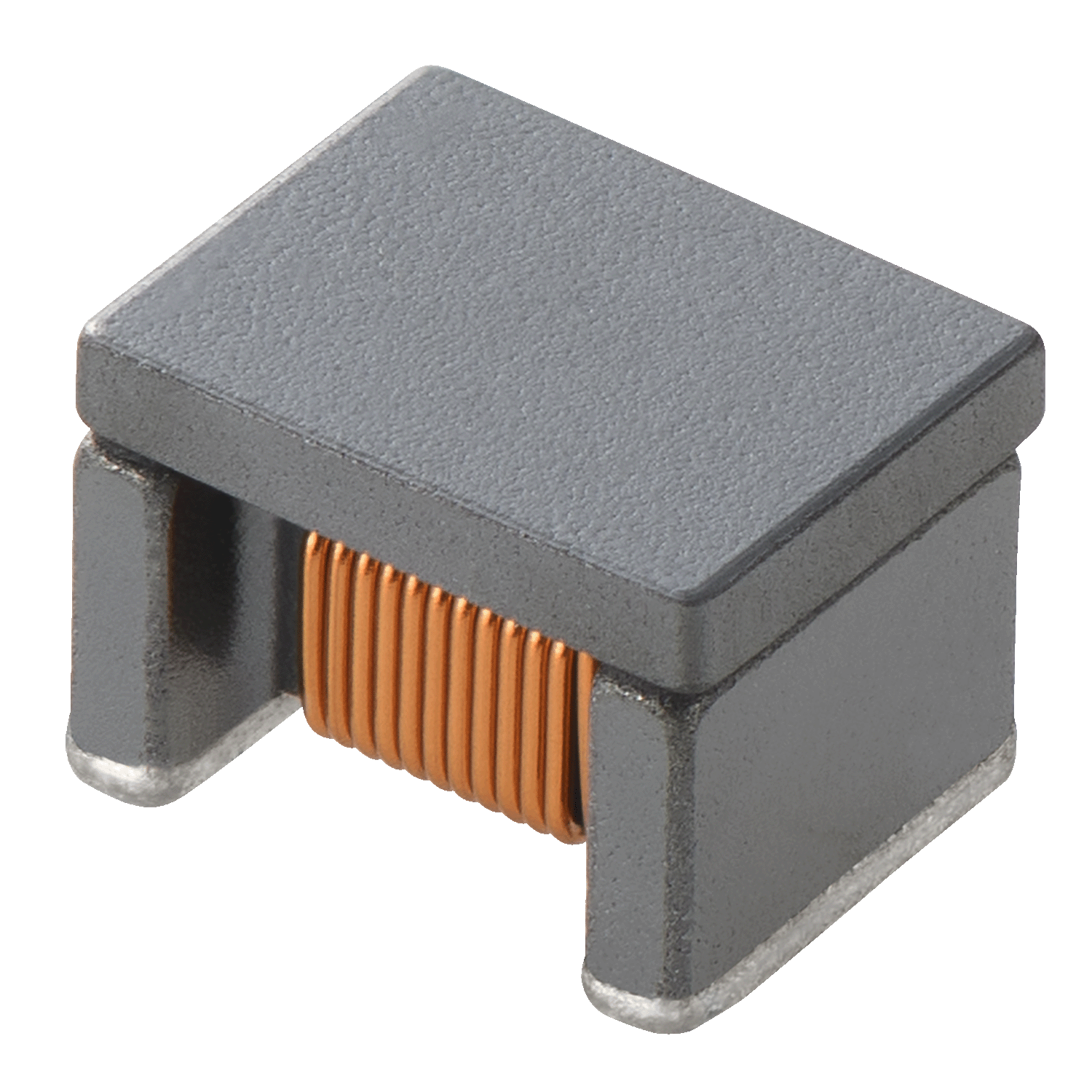

第二，绕组导体结构影响交流损耗。导线粗细、绕制方式决定趋肤效应强弱。粗导线在高频下有效导电面积缩减，交流电阻上升；多股利兹线能够削弱趋肤损耗，实现更高Q值。贴片绕线电感相比叠层电感，导线结构更优，同等规格通常拥有更高Q值。另外，绕组匝数越多、走线越长，总电阻越大，Q值随之降低。

第三，磁芯材料与磁芯损耗至关重要。空心电感无磁芯损耗，但电感量偏低；铁氧体磁芯、合金磁粉芯特性差异巨大。锰锌铁氧体适合中低频，镍锌铁氧体适配高频；磁粉芯内部绝缘粉体带来固有损耗，同等尺寸下Q普遍低于铁氧体。温度同样改变磁芯特性，高温下磁导率下降、磁滞损耗增加，电感Q值出现明显衰减。

第四，电感本体封装尺寸与工艺。更大封装体积可以使用更粗导线、更大磁芯截面，在相同电感量下电阻更小，更容易实现高Q。生产工艺方面，电极材料、烧结温度、绕组紧密程度都会产生影响。叠层电感内部电极薄层结构限制，高频损耗高于同规格绕线电感；部分电感采用屏蔽结构，屏蔽层会引入额外涡流，小幅降低Q值。

第五，直流偏置电流的叠加影响。电感通入直流电流后，磁芯发生磁化，有效磁导率下降，电感量减小，同时磁滞损耗上升，直接造成Q值下滑。无线充电、DC-DC功率回路中，直流偏置不可忽略，空载测试的Q值无法代表实际带载工况性能。

第六，寄生参数带来额外损耗。电感两端存在寄生电容，频率接近自谐振频率时，电容分流作用显著，Q值快速跌落；一旦超过自谐振点，电感呈现容性，彻底失去电感特性。PCB布局也会间接影响实测Q，周边铜箔产生涡流，近距离放置金属元件，都会造成系统等效Q下降。

工程选型注意要点：采购规格书标注的Q值，均为特定频率、零直流偏置条件测得。设计无线充电、射频谐振电路时，需要模拟产品实际工作频率与直流电流进行实测，不能直接套用标称参数，避免整机效率不达预期。
