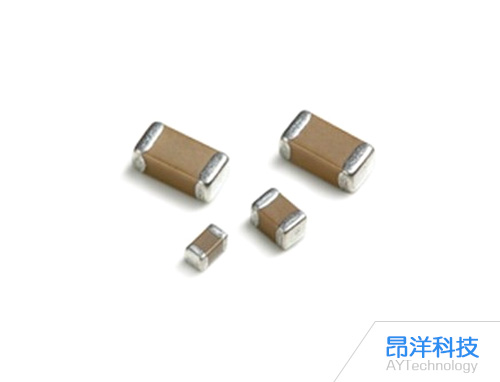

三环贴片电容1206 NPO 核心参数与特性分析

一、基础参数

封装尺寸

1206封装对应公制尺寸 3.2mm×1.6mm，厚度通常为 0.85mm~1mm，属于消费电子与工业控制领域主流的中体积封装，兼顾空间占用与散热需求。

容量范围

NPO(C0G)材质电容的容量范围通常为 1pF~0.1μF，具体上限因封装尺寸和耐压等级而异：

1206封装：在50V耐压下容量范围为 0.5pF~1200pF，100V耐压下为 0.5pF~1800pF。

典型型号：如TCC1206COG221J102DT(220pF, 1kV, ±5%)，TCC1206COG121J102ET(120pF, 1kV, ±5%)。

耐压等级

常见耐压值包括 50V、100V、1kV，部分高压型号可达 1kV以上(如TCC1206COG221J102DT)，适用于高电压场景。

精度（容差）

NPO电容的容差通常为 ±5% 或 ±10%，满足高精度电路需求(如振荡器、滤波电路)。

二、核心特性

温度稳定性

温度系数：NPO电容的温度系数为 0±30ppm/℃，在 -55℃~+125℃ 工作范围内容量变化率极低，远优于X7R(±15%)和Y5V(±22%~-82%)。

应用场景：精密振荡电路、高频耦合电路、温度敏感型电子设备。

频率响应

介质损耗：损耗角正切值(tanδ)通常 <0.001，在MHz至GHz频率范围内性能稳定，信号传输损耗低。

Q值：Q值超过 10.000，等效串联电阻(ESR)极低，适合高频振荡与谐振电路。

长期可靠性

容量漂移：使用寿命周期内容量漂移率 <±0.1%，滞后效应 ≤±0.05%，性能稳定性远超薄膜电容(±2%)。

寿命：在额定电压和温度范围内可稳定工作 10年以上。

三、典型应用场景

高频电路

耦合电容：用于射频(RF)模块、高频放大器的前级耦合，降低信号传输损耗。

谐振回路：作为晶体振荡器、压控振荡器(VCO)的槽路电容，保证振荡频率精度。

精密电子设备

手机基带芯片：参考时钟电路中，NPO电容的温漂特性可将频率误差控制在 ±5ppm 以内。

无线充电器：与发射器线圈串联谐振，实现高效无线充电(苹果、三星、华为等品牌均采用)。

工业控制与汽车电子

传感器信号调理：在高温环境下(如X7R/X7R介质)提供稳定容值，满足AEC-Q200可靠性标准。

电源管理模块：用于DC-DC转换器、LDO稳压器的输入/输出滤波，抑制高频噪声。

四、选型建议

容量与耐压匹配

根据电路需求选择容值范围(如1nF~10μF)和额定电压(如6.3V~50V)，需预留 20%以上电压余量 以防浪涌。

介质材料选择

高频应用：优先选择NPO/C0G材质(温度稳定性±30ppm/℃)，避免X7R/Y5V的高损耗。

通用场景：若对温度稳定性要求不高，可选用X5R/X7R(容差±10%~20%)以降低成本。

封装尺寸优化

1206封装适合自动化贴片，但若空间受限可评估0805规格(需确认等效ESR)。

高频特性：大封装尺寸(如2225)的频率稳定性比0805提升约 40%。

三环1206 NPO贴片电容以 高温度稳定性、低介质损耗、高Q值 为核心优势，广泛应用于高频电路、精密电子设备及工业控制领域。选型时需重点关注容量、耐压、精度及封装尺寸，结合成本与性能需求综合决策。
