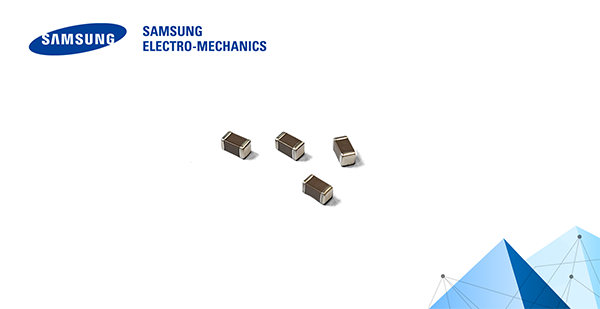

三星贴片电容的封装尺寸对电路板布局密度具有决定性影响，其核心逻辑在于通过物理尺寸的精准控制，直接优化元件排列密度、走线空间及散热效率，进而提升整体设计的紧凑性与功能性。以下从封装尺寸与布局密度的关联性、具体影响维度及典型应用场景展开分析：

一、封装尺寸与布局密度的关联性：小尺寸实现指数级提升

三星贴片电容的封装尺寸每缩小一个等级，单位面积内可容纳的元件数量呈指数级增长。例如：

0201封装（0.50mm×0.25mm）：体积仅为0402封装(1.00mm×0.50mm)的36%，在相同面积下可多布置2.8倍电容。在智能手机主板的电源管理模块中，采用0201封装可节省64%的电路板面积，为电池、摄像头模组或散热结构释放更多空间。

1206封装（3.2mm×1.6mm）：因体积较大，通常需单独占用布局空间，且需预留散热通道(如与芯片保持1mm以上距离)，限制了高密度设计。

二、封装尺寸对布局密度的具体影响维度

元件排列密度

小尺寸封装电容通过压缩物理空间，显著提升单位面积内的元件数量。例如，0201封装的焊盘间距可压缩至0.2mm以内，而0805封装需保留0.5mm以上间距以避免焊接短路。这种差异在高频电路(如5G模块)中尤为关键，0201封装通过减少信号走线绕行，降低寄生电感(ESL)和寄生电阻(ESR)，提升信号完整性。

走线空间优化

小尺寸封装电容的焊盘面积更小，可减少对信号层的占用。例如，在智能手机主板的射频电路中，0201封装电容的紧凑布局可优化布线路径，减少信号干扰，提升天线效率。而大尺寸封装(如1206)因需预留散热和机械振动缓冲空间，走线设计需更宽松，限制了高密度布局。

散热效率与可靠性平衡

小尺寸封装电容的表面积小导致散热效率较低，但三星通过优化磁芯材料(如低损耗X7R)和端电极设计(如镀镍锡)，使0201封装电容在满载时温升控制在15℃以内，满足高密度布局的散热需求。相比之下，大尺寸封装(如1206)因体积大，抗机械振动能力更强，适合汽车电子等高可靠性场景。

三、典型应用场景与封装尺寸选择

消费电子（智能手机、TWS耳机）

优先选择0201/0402封装，以牺牲部分散热性能换取布局紧凑性。例如，三星Galaxy S23+的射频前端模块采用0201封装电容，支持5G高频性能;其WiFi/BT芯片(Qualcomm WCN6856)周边布局0201电容以优化无线性能。

高速通信（5G模块、Wi-Fi 6E）

需0201封装电容降低寄生参数，提升信号质量。例如，在5G基站中，0201封装电容通过减少信号损耗，提升天线效率，满足高频通信需求。

汽车电子（BMS、OBC系统）

选择0805/1206封装，通过增大尺寸提升抗振动和散热能力。例如，汽车电池管理系统(BMS)中，1206封装电容因体积大、可靠性高，成为主流选择。

工业电源（充电器、适配器）

采用0603封装平衡密度与成本。0603封装价格比0402低15%~20%，同时满足中低端应用对性能的基本需求。

四、技术挑战与解决方案

焊接工艺适配性

0201封装需更高精度的贴片设备(如01005级贴片机)，焊接温度控制更严格，否则易出现立碑、移位等问题。三星通过优化端电极设计(如镀镍锡)和提供高精度贴片指南，降低工艺难度。

材料技术要求

0201封装需使用更薄的介质材料以维持电气性能，对供应商技术能力要求更高。三星通过自主研发低损耗X7R磁芯材料，确保0201封装电容在微型化同时保持高性能。

测试方法升级

传统检测手段(如光学检测)可能失效，需采用X射线或激光扫描等高精度方法。三星在生产线上部署AI视觉检测系统，实现0201封装电容的自动化缺陷识别。
