在电源去耦优化中,顺络电容的容量和频率特性需结合具体应用场景进行匹配,其高频性能优势在高速电路中尤为突出,而容量选择需根据电路需求进行权衡。以下是具体分析:
容量与频率特性的协同作用
1、高频去耦:小容量+低ESL

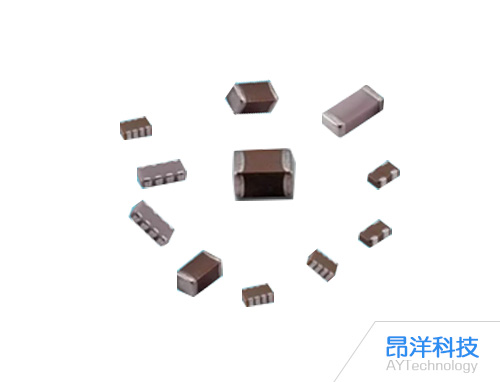

顺络电容在高频去耦中表现优异,其MLCC(多层陶瓷电容)产品(如0402、0201封装)具有极低的等效串联电感(ESL),谐振频率可达数百MHz至GHz级。例如:
10nF-100nF电容:用于抑制GHz范围的高频噪声,需贴近芯片电源引脚放置,减少寄生电感。
NP0/C0G介质:温度稳定性极佳(±30ppm/℃),适用于振荡器、高频耦合等场景,但容量较低(通常≤100nF)。
2、中频去耦:中等容量+X7R/X5R介质
顺络的X7R(温度范围-55℃~+125℃,容量变化±15%)和X5R(-55℃~+85℃,容量变化±15%)介质电容,兼顾容量与稳定性:
0.1μF~10μF电容:覆盖1MHz~100MHz频段,支持中频噪声抑制和瞬态响应,适合FPGA、CPU等高速IC的电源滤波。
案例:顺络电容C1206X5R1E226K(22μF/25V)在开关电源输出滤波中,可有效抑制中低频纹波,同时满足工业控制场景的耐压需求。
3、低频去耦:大容量+钽/电解电容补充
顺络虽以陶瓷电容为主,但在需大容量储能的场景(如LED闪光灯驱动),可结合钽电容或铝电解电容:
10μF~100μF电容:平滑电源电压波动,但需权衡体积和成本。
趋势:顺络正通过纳米复合陶瓷等材料研发,突破传统MLCC的容量限制,未来可能减少对钽/电解电容的依赖。
电源去耦优化的关键策略
1、多级电容组合
采用“大+中+小”容量电容并联,覆盖全频段:
示例:100nF(高频)+1μF(中频)+22μF(低频)组合,可显著降低电源阻抗,避免单一电容的谐振峰值。
顺络优势:其MLCC产品线丰富,可提供0201~1210全尺寸封装,支持灵活组合。
2、布局优化:贴近负载+短路径
高频电容:需放置在芯片电源引脚2mm以内,减少寄生电感。
多层PCB设计:将电源和地层靠近,通过过孔直连电容,形成低阻抗回路。
案例:在FPGA供电中,顺络推荐采用环形去耦结构,均匀分布电容以消除局部热点。
3、寄生参数控制
ESL优化:顺络通过超薄介质层沉积技术,将MLCC的ESL降低至0.5nH以下,提升高频去耦效率。
ESR平衡:低ESR可减少能量损耗,但需避免谐振过冲。顺络X7R/X5R电容的ESR通常在几mΩ级,适合大多数应用。
顺络电容的差异化优势
1、高频场景适配性
在AI服务器、5G通信等超高频电路中,顺络的0201/01005封装MLCC(容量≤10nF)可实现GHz级噪声抑制,其低ESL特性优于传统厂商。
2、温度稳定性与可靠性
X7R介质:在-55℃~+125℃范围内容量变化仅±15%,适合汽车电子等恶劣环境。
寿命测试:顺络电容通过1000小时高温负荷试验,确保长期稳定性。
3、成本与供应链优势
相比村田、TDK等日系品牌,顺络在工业控制、消费电子等领域具有性价比优势,且本土化供应链响应更快。
