在电子电路设计中，电容作为核心元件之一，其性能稳定性直接影响整体系统的可靠性。三星电容凭借其高精度、低损耗等特性广泛应用于通信、消费电子、汽车电子等领域，但其温度系数对电路稳定性的影响不容忽视。本文将从温度系数的原理出发，解析其对电路的影响机制，并系统阐述三星电容的选型方法。

一、温度系数对电路稳定性的影响机制

1. 温度系数的定义与分类

温度系数(Temperature Coefficient, TC)是描述电容值随温度变化的物理量，单位为ppm/℃(百万分之一/摄氏度)。根据变化方向可分为：

正温度系数（PTC）：电容值随温度升高而增加，例如某些高介电常数陶瓷电容在高温下容量上升。

负温度系数（NTC）：电容值随温度升高而降低，常见于部分薄膜电容和电解电容。

零温度系数（ZTC）：电容值几乎不随温度变化，通常通过材料配方优化实现。

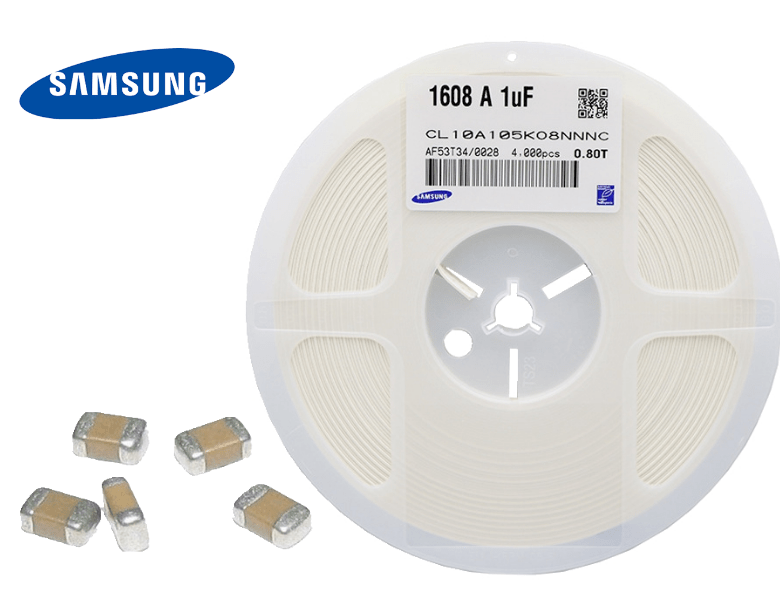

三星电容的温度系数范围广泛，例如其MLCC(多层陶瓷贴片电容)系列可提供-55℃至+125℃工作温度范围内的稳定性能，温度系数典型值从-220 ppm/℃到+15%不等，具体取决于介质材料(如X7R、X5R、C0G等)。

2. 温度系数对电路稳定性的影响

(1)信号失真与相位偏移

在高频电路中，电容值的变化会直接改变信号的相位和幅度。例如，在5G通信设备的滤波电路中，若选用温度系数较大的电容，高温环境下电容值增加可能导致滤波器中心频率偏移，引发信号失真。三星C0G介质电容(温度系数±30 ppm/℃)可有效避免此类问题，适用于对相位稳定性要求严苛的场景。

(2)电源电路纹波抑制失效

在开关电源的输出滤波环节，电容的容量稳定性直接影响纹波抑制效果。若选用温度系数较大的电解电容，低温环境下容量下降可能导致纹波电压超标，甚至触发系统保护机制。三星X7R介质贴片电容在-55℃至+125℃范围内容量变化率仅±15%，适合宽温环境下的电源滤波应用。

(3)时序电路工作异常

在数字电路中，电容常用于RC延时网络或时钟振荡器。温度系数过大会导致延时时间或振荡频率漂移，引发系统时序错误。例如，某汽车电子控制器采用温度系数为-220 ppm/℃的电容后，在-40℃低温下启动时间延长30%，通过更换为三星C0G电容(温度系数±30 ppm/℃)解决问题。

二、三星电容选型方法

1. 明确应用场景需求

工作温度范围：确定电路需在何种温度环境下运行(如工业级-40℃至+85℃，汽车级-55℃至+150℃)。

频率特性要求：高频电路需选择低损耗、低ESR(等效串联电阻)的电容，如三星NP0/C0G系列(Q值>1000@1MHz)。

精度与稳定性需求：高精度测量仪器需选用温度系数<±50 ppm/℃的电容，而一般消费电子可接受±20%的容量偏差。

2. 关键参数筛选

(1)温度系数选择

宽温稳定性优先：选用C0G(NP0)介质电容，其温度系数±30 ppm/℃，容量随温度变化可忽略。

成本敏感型应用：X7R介质电容温度系数±15%，容量偏差±15%，性价比更高。

特殊场景：若需利用温度补偿特性(如传感器电路)，可选择NTC或PTC特性电容。

(2)容量与电压匹配

容量选择：根据电路需求计算所需电容值，并预留20%-30%余量以应对温度变化。例如，某电源滤波电路设计容量为10μF，实际选用12μF的三星X7R电容。

电压选择：额定电压应高于电路最大工作电压的1.5倍。例如，12V电源电路需选用25V或更高耐压的电容。

(3)封装尺寸优化

三星提供0201(0.6×0.3mm)至1210(3.2×2.5mm)等多种封装，需根据PCB布局和空间限制选择：

高密度设计：优先选用0402或0201封装，但需注意其容量和耐压较低。

大电流应用：1206或1210封装可降低ESR，提高散热性能。

3. 可靠性验证

加速寿命测试：通过高温老化(如125℃/1000小时)验证电容的长期稳定性。

温度循环测试：模拟-55℃至+125℃温度冲击，检测电容值变化是否在允许范围内。

实际工况验证：在目标应用环境中进行实测，确保电容性能满足设计要求。

三星电容的温度系数是影响电路稳定性的关键因素之一，选型时需综合考虑应用场景、温度系数、容量电压、封装尺寸及可靠性要求。通过合理选择C0G、X7R等介质材料，并严格匹配电路参数，可显著提升电子设备在宽温环境下的性能稳定性。在实际设计中，建议结合三星官方选型指南与实测数据，确保电容选型的最优性。
