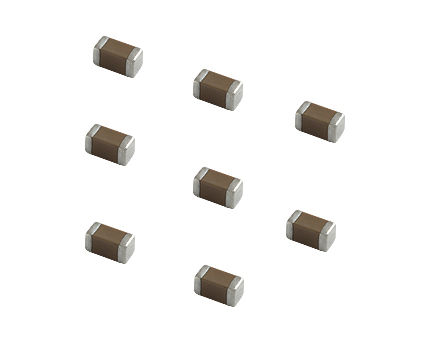

贴片电容的漏电流与绝缘电阻呈反比关系，即绝缘电阻越大，漏电流越小;绝缘电阻越小，漏电流越严重，甚至可能引发击穿。以下是对这一关系的详细解释：

漏电流与绝缘电阻的定义

漏电流：指通过电容器介电材料的电流。由于没有完美的绝缘材料，即使介电材料非常好，也会发生一定量的漏电。

绝缘电阻：是介电材料的电学强度和引线连接措施的组合效果，是测量电容器绝缘质量的一个指标。高阻值通常表示质量良好，低阻值则说明材料中含有导电污染物或出现了加剧松动和裂缝的现象。

漏电流与绝缘电阻的反比关系

物理机制：漏电流的产生源于介电材料中电子的微弱迁移。当绝缘电阻增大时，材料对电子迁移的阻碍作用增强，漏电流随之减小;反之，绝缘电阻降低时，电子迁移阻力减弱，漏电流显著增大。

击穿风险：在严重漏电的情况下，电容器在正常工作电压下也可能造成击穿。这是因为过高的漏电流会导致电容器内部温度升高，进而破坏介电材料的结构，使其失去绝缘性能。

影响漏电流与绝缘电阻的因素

介电材料质量：介电材料的纯度、均匀性和烧制工艺等都会影响绝缘电阻和漏电流。例如，陶瓷粉料被污染或在烧制过程中火候没掌握好，可能导致电容内部出现空洞，从而引起漏电。

电容结构完整性：压制压力过低、烧结温度过低或干燥工艺不合理等因素可能导致产品出现裂纹，进而降低绝缘电阻并增加漏电流。

工作环境：高温、高湿度或有腐蚀性气体的环境可能加速介电材料的老化，导致绝缘电阻下降和漏电流增加。

优化措施

选择高质量介电材料：如X7R或X5R多层陶瓷，这些材料具有较低的漏电流特性。

控制制造工艺：确保压制压力、烧结温度和干燥工艺等参数符合标准，避免产品出现裂纹或空洞。

优化工作环境：避免高温、高湿度或有腐蚀性气体的环境，以减缓介电材料的老化速度。
