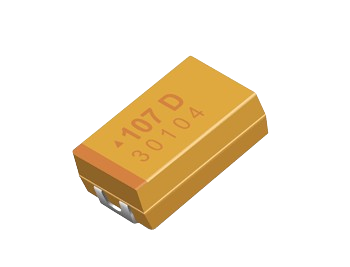

旺诠 TAC 系列钽电容的漏电流超标，核心需从 “选型匹配”“电路设计优化”“应用规范” 和 “质量排查” 四步定位并解决，具体方案如下：

一、优先确认选型：避免 “基础参数不匹配” 导致漏流

漏电流的基础影响因素是选型偏差，需先核对参数是否贴合电路需求：

电压匹配：严格遵循耐压降额原则

钽电容漏电流随施加电压升高而显著增大，需确保实际电路电压≤TAC 系列额定电压的70%-80%(工业级场景建议 70% 以内)。例如 TAC 系列 16V 额定电压型号，电路工作电压需控制在 11.2V 以下，避免因过压导致氧化膜击穿、漏流剧增。

温度适配：匹配电容耐温等级

TAC 系列通常为 - 55℃~125℃耐温，若电路局部温度(如靠近功率芯片)超过 100℃，需改用耐温更高的钽电容型号(如部分厂商 150℃级)，或通过散热设计(如加散热片、优化 PCB 布局)降低电容工作温度 —— 温度每升高 25℃，漏电流约翻倍，高温是漏流超标的常见诱因。

二、优化电路设计：从源头抑制漏流产生

电路设计不当会直接加剧漏电流，需针对性调整：

抑制瞬时过压 / 浪涌

钽电容氧化膜(Ta₂O₅)脆弱，上电瞬间的浪涌电压或反向电压易击穿膜层，导致漏流。需在电路中增加：

串联限流电阻：在电容正极串联 1Ω~10Ω(根据电流需求选型)的功率电阻，减缓上电时的充电电流，避免瞬时冲击破坏氧化膜;

并联 TVS 管 / 稳压管：在电容两端并联适配电压的 TVS 管(如 TAC 系列 16V 型号配 20V TVS)，吸收上电浪涌或外部干扰过压，保护电容耐压。

避免反向电压：严禁 “极性接反”

钽电容为极性元件，反向电压会直接击穿氧化膜，导致永久性漏流。需在 PCB 设计时明确标注电容正负极，同时避免电路中出现反向电势(如整流电路输出端需确保整流二极管方向正确，防止电容承受反向电压)。

三、规范应用与装配：减少 “工艺性漏流”

严格控制焊接工艺

焊接温度过高或时间过长，会导致 TAC 系列电容内部电解液挥发、氧化膜受损，进而漏流增大。需遵循焊接规范：

回流焊温度：峰值温度≤260℃，且高温停留时间(250℃以上)≤10 秒;

手工焊接：电烙铁温度≤350℃，焊接时间≤3 秒，避免烙铁头直接接触电容本体。

优化 PCB 布局与布线

避免电容引脚与高电压 / 大电流铜箔紧邻(间距≥0.5mm)，防止爬电导致漏流;

电容下方 PCB 铜箔需设计 “露铜” 或 “网格铜”，增强散热，避免局部积热;

严禁电容引脚虚焊、连焊 —— 虚焊会导致接触电阻增大，间接引发局部过热，破坏氧化膜。

旺诠 TAC 系列钽电容漏电流问题，需先通过 “选型降额 + 温度控制” 排除基础偏差，再通过 “电路防护 + 焊接规范” 减少外部损伤，最后通过 “个体筛选 + 批次验证” 确保质量。
