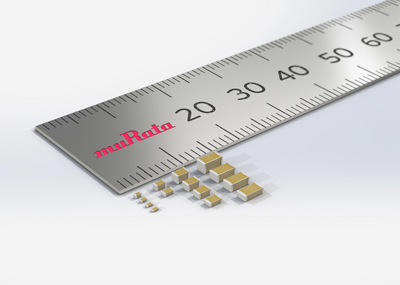

村田制作所作为全球MLCC(多层陶瓷贴片电容)龙头企业，其1μF电容凭借高精度、高可靠性广泛应用于通信、汽车电子等领域。本文从命名规则、电气参数、应用场景及选型要点四方面，解析村田1μF电容的技术特性。

一、村田1μF电容的命名规则

以型号GRM32EC72A106KE05L为例，拆解如下：

GRM：产品系列代码(通用型MLCC)。

32：尺寸代码(3.2mm×1.6mm，对应EIA 1206封装)。

E：厚度代码(2.5mm)。

C7：材质代码(X7S，温度特性：-55℃~+125℃，容量变化率±15%)。

2A：额定电压代码(100V DC)。

106：容量代码(10×10⁶ pF=10μF，此处需注意：村田部分型号采用“三位数+字母”表示容量，如105K=1μF±10%)。

K：容量公差(±10%)。

E05：内部规范代码(无特殊含义)。

L：包装形式(180mm塑料胶带)。

注：村田1μF电容的常见型号还包括：

GRM188R71H105KA93D(0805封装，X7R材质，50V，1μF±10%)

GRM21BR61E105KA12L(0603封装，X5R材质，25V，1μF±10%)

二、1μF电容的核心电气参数

1、容量与公差

村田1μF电容的容量公差分为三级：

J级(±5%)：适用于对容量一致性要求高的场景(如LC滤波电路)。

K级(±10%)：通用型选择，成本较低。

M级(±20%)：用于对容量精度要求不高的耦合、去耦电路。

2、额定电压

根据应用场景选择：

低电压场景(如手机、穿戴设备)：6.3V~25V(如GRM155R61E105KA88D)。

高电压场景(如工业电源、汽车电子)：50V~200V(如GRM32ER71H105KA55L)。

3、温度特性

村田主要材质的温度特性对比：

材质	温度范围	容量变化率	适用场景
C0G（5C）	-55℃~+125℃	±30ppm/℃	高频、高精度电路
X7R（R7）	-55℃~+125℃	±15%	通用型耦合、去耦
X5R（R6）	-55℃~+85℃	±15%	消费电子低成本方案

4、损耗因数（Df）

村田1μF电容的Df值通常≤0.02(1kHz测试条件)，适用于高频电路(如5G基站、WiFi模块)。

三、典型应用场景与选型要点

1、电源去耦

场景：DC-DC转换器输出端，抑制高频噪声。

选型要点：

低ESR(等效串联电阻)型(如GRM31CR71H105KA12L，ESR≤5mΩ)。

高额定电压(≥输出电压的1.5倍)。

2、信号耦合

场景：音频放大器、射频电路中的直流隔离。

选型要点：

高容量稳定性(C0G或X7R材质)。

低损耗因数(Df≤0.01)。

3、储能与滤波

场景：开关电源输入/输出端，平滑电压波动。

选型要点：

高纹波电流耐受能力(如GRM43DR72E105KW01L，Irms=3.5A)。

耐脉冲电压设计(≥工作电压的2倍)。

4、汽车电子应用

场景：发动机控制单元(ECU)、电池管理系统(BMS)。

选型要点：

AEC-Q200认证(如GRM31MR71H105KA88K)。

宽温度范围(-55℃~+150℃)。

四、选型误区与解决方案

误区1：仅关注容量，忽略电压与尺寸

案例：某设计师选用0603封装1μF/6.3V电容用于12V电源去耦，导致电容击穿。

解决方案：根据“额定电压≥1.5×工作电压”原则选择，并预留封装升级空间(如0805→1206)。

误区2：忽视温度特性对容量的影响

案例：某户外设备在-40℃环境下启动失败，原因为X5R材质电容容量下降20%。

解决方案：低温场景优先选用X7R或C0G材质。

误区3：未评估纹波电流能力

案例：某开关电源输出电容因纹波电流超标发热失效。

解决方案：通过公式 Irms=Iout2+ΔI2/12 计算纹波电流，选择Irms≥计算值1.2倍的电容。

村田1μF电容凭借多样化的材质、封装及电压选项，可满足从消费电子到汽车电子的广泛需求。选型时需综合考量容量公差、额定电压、温度特性及纹波电流能力，并通过村田官方工具进行参数仿真，以实现最优设计。
