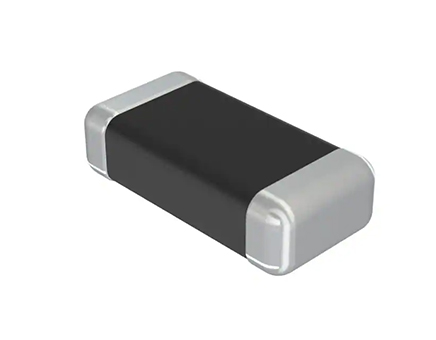

太诱电容的封装尺寸最小能做到0.25×0.125毫米(约008004英寸),这一尺寸属于超小型多层陶瓷贴片电容(MLCC)范畴,适合微型化电子产品使用。
1、封装尺寸与微型化适配性
技术突破:太诱通过材料技术、印刷技术和积层技术的创新,实现了在几毫米厚的小型MLCC内部堆叠至少1000层介质层。这一技术使电容在保持大容量的同时,封装尺寸大幅缩小,满足微型化设备对空间利用率的高要求。
应用场景:0.25×0.125毫米的封装尺寸已广泛应用于智能手机、可穿戴设备(如智能手表、无线耳机)、笔记本电脑等对空间极度敏感的电子产品中。其超小型化特性为电路板布局提供了更高灵活性,支持设备进一步轻薄化设计。
2、性能与可靠性保障
电气性能:太诱超小型MLCC具备低等效串联电阻(ESR)和低等效串联电感(ESL)特性,可降低高频信号损耗,提升电路效率。例如,通过拓宽并缩短内部电流路径,减少ESL,使高频带阻抗下降,从而稳定高速驱动IC的工作。
环境适应性:产品通过高可靠性测试,可在-55℃至+150℃的宽温度范围内稳定工作,部分车规级产品甚至符合AEC-Q200标准,满足汽车电子等严苛环境需求。
3、行业地位与产品优势
技术领先性:太诱在MLCC领域拥有材料研发、高精度印刷、积层技术的一体化生产体系,其超小型电容技术处于行业前沿。例如,通过优化介质层厚度和电极间距,成功实现0.25×0.125毫米封装的商业化。
产品阵容:太诱提供从0402到008004英寸的全系列MLCC产品,覆盖消费电子、汽车电子、工业控制等领域。其中,超小型电容(如008004英寸)主要面向高密度封装需求,而大容量产品(如1000μF)则适用于电源电路等场景。
