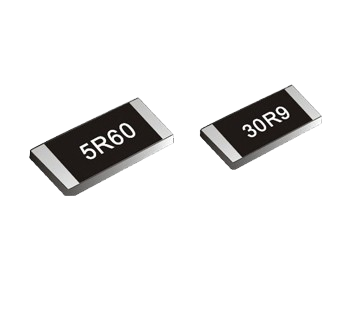

在精密电子元件领域,合金电阻(如采样电阻、电流检测电阻)的稳定性直接决定了电路系统的测量精度与可靠性。其中,锰铜合金凭借其极低的电阻温度系数(TCR)成为旺诠等品牌合金电阻的核心材料,其温度特性对电阻性能的影响机制值得深入探讨。
一、锰铜合金的低温漂特性:材料设计的核心优势
锰铜合金的典型成分为铜(84%-86%)、锰(11%-13%)及少量镍(2%-4%),通过固溶体结构实现电阻率与温度系数的优化平衡。其电阻温度系数可低至±20 ppm/℃以内,部分优化配方甚至能达到15 ppm/℃以下,这一特性源于锰元素的电子散射效应:
锰的固溶强化作用:锰原子融入铜晶格后,形成稳定的固溶体结构。由于锰的原子半径(0.127 nm)与铜(0.128 nm)接近,晶格畸变较小,但锰的3d电子轨道与铜的4s电子产生相互作用,增加了电子散射概率。这种散射效应对温度变化不敏感,使得电阻值随温度的波动显著降低。
镍的协同优化效应:镍的加入进一步抑制了锰的热激活扩散。镍原子(0.125 nm)与铜、锰形成三元固溶体,通过电子结构调制降低声子散射贡献,使合金在-50℃至+150℃宽温范围内保持电阻稳定性。
二、温度系数对旺诠合金电阻性能的量化影响
1. 电流检测场景的精度保障
在充电桩、逆变器等大电流检测场景中,合金电阻的阻值稳定性直接决定电流采样误差。以旺诠2725封装0.5mΩ电阻为例:
温度漂移计算:当环境温度从25℃升至85℃时,ΔT=60℃,TCR=17 ppm/℃。
阻值变化量:ΔR = R₀ × TCR × ΔT = 0.5mΩ × 17×10⁻⁶/℃ × 60℃ = 0.051μΩ。
采样误差:在100A电流下,电压降变化仅为5.1μV,对应电流误差0.0051%,远低于行业要求的0.1%精度。
2. 长期稳定性的材料学基础
锰铜合金的K状态(Kirkendall状态)是其长期稳定性的关键。通过550-750℃真空退火处理,合金内部形成均匀的锰-镍-铜固溶体,消除加工应力并抑制原子扩散。实验数据显示,经140℃/50小时时效处理的旺诠合金电阻,年阻值变化率<0.02%,优于康铜合金的0.05%/年。
三、材料优化方向与行业应用趋势
纳米晶化技术:通过快速凝固工艺制备纳米晶锰铜合金,可进一步降低TCR至10 ppm/℃以下。例如,采用熔体旋淬法获得的非晶锰铜薄膜,在0-100℃范围内TCR仅为8.7 ppm/℃。
复合材料设计:将锰铜与碳纳米管(CNT)复合,利用CNT的高载流子迁移率抵消金属的热膨胀效应。实验显示,CNT含量为0.5wt%的复合材料,TCR可降低至12 ppm/℃。
3D封装集成:旺诠最新推出的4527封装合金电阻,采用锰铜合金基板与陶瓷散热层一体化设计,通过优化热传导路径将结温升高导致的阻值变化降低40%,使实际工作TCR稳定在18 ppm/℃以内。
