车规级电容作为汽车电子系统的核心元件,其选型需兼顾高温耐受性、机械稳定性及电气性能。本文结合TDK、村田等厂商技术规范及汽车行业标准,系统梳理车规级电容选型的六大核心要素。
一、温度特性与材料匹配:从C0G到X8R的介质选择

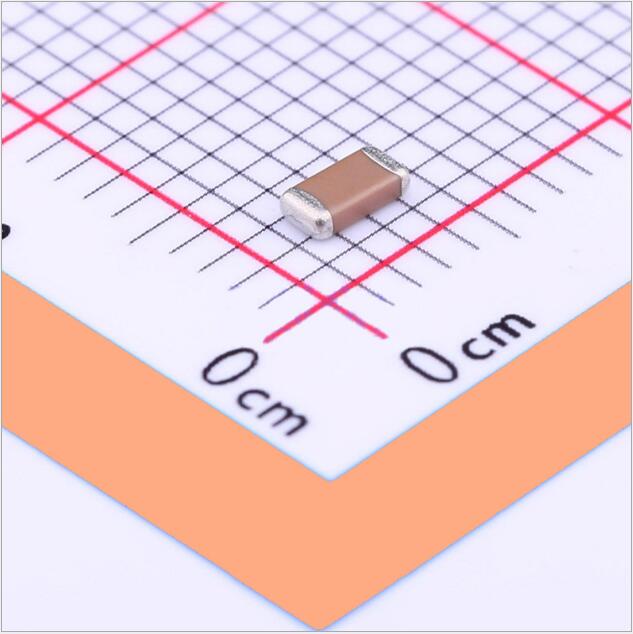

车规级电容的介质材料直接影响其温度稳定性。C0G(NP0)材料具有±30ppm/°C的零温度系数,适用于引擎控制单元(ECU)等对温度敏感的场景。X7R材料在-55°C至+125°C范围内容量变化率±15%,适合车载娱乐系统。TDK CGA9N3X7S2A106M230KB采用X7S材质,可在-55°C至+125°C下保持±22%的容量稳定性,适用于ADAS传感器的滤波电路。
高温耐受性是关键指标。某新能源车企在电池管理系统(BMS)中采用X8R材料电容,其工作温度可达150°C,满足高温电池舱环境要求。温度循环测试显示,C0G材料电容在1000次-40°C至+125°C循环后容量衰减仅0.3%,而普通消费级电容在相同条件下容量衰减达5%。
二、机械性能与封装设计:应对汽车级振动冲击
汽车电子系统需承受15g振动加速度和200Hz频率的机械冲击。车规级电容需采用抗振封装结构,如TDK的3D防震框架设计,其跌落测试通过1.5米高度自由落体冲击。某Tier1供应商在变速箱控制单元(TCU)中采用0402尺寸车规电容,其焊点强度较普通电容提升40%,在振动台测试中保持零失效。
封装尺寸与电气性能需平衡。0201尺寸电容虽可节省PCB空间,但其额定电压通常≤25V,适用于低电压信号滤波。0805尺寸电容可提供50V以上耐压,适合电源模块去耦。村田GRM系列车规电容采用激光调容技术,在0402封装下实现10μF容量,满足ADAS摄像头模块的小型化需求。
三、电气参数与电路适配:从ESR到纹波电流的优化
等效串联电阻(ESR)直接影响电容的功率处理能力。车规级电容需具备低ESR特性,如Vishay T51 vPolyTan™聚合物钽电容的ESR较传统钽电容降低60%,适用于电机控制器的快速充放电场景。纹波电流能力是另一关键参数,铝电解电容在105°C下可承受1.5A纹波电流,适合车载充电机的直流链路滤波。
谐振频率匹配需精确计算。在CAN总线通信电路中,需选择谐振频率高于1MHz的去耦电容,以消除电源噪声。某车型采用村田GRM188R71H104KA93D电容(谐振频率15MHz),成功将总线误码率从0.1%降至0.001%。
四、认证标准与可靠性验证:AEC-Q200的强制门槛
车规级电容必须通过AEC-Q200认证,该标准包含14项应力测试,如高温高湿偏压测试(THB,85°C/85%RH/1000h)、温度循环测试(-55°C至+125°C,1000循环)等。某供应商的X7R电容在THB测试后漏电流仅增加0.5nA,远低于AEC-Q200要求的5nA限值。
寿命预测模型需结合应用场景。对于发动机舱电容,需采用阿伦尼斯模型预测10年寿命下的容量衰减。某车型ECU电容在125°C下加速寿命测试显示,采用X8R材料的电容寿命达15年,满足整车设计周期要求。
五、应用场景驱动的选型策略:从动力域到座舱域的差异化需求
动力域电容需具备高耐压和抗浪涌能力。在48V轻混系统中,需采用耐压100V以上的电容,如TDK CGA9N3X7S2A106M230KB(100V/10μF),其浪涌电流承受能力达5A。座舱域电容更注重小型化和低噪声,0201尺寸电容配合聚合物钽电容,可实现音频放大器的超低失真设计。
安全系统电容需冗余设计。ABS控制单元采用双电容并联方案,每个电容容量为4.7μF,总ESR≤20mΩ,确保在-40°C至+150°C范围内稳定工作。
