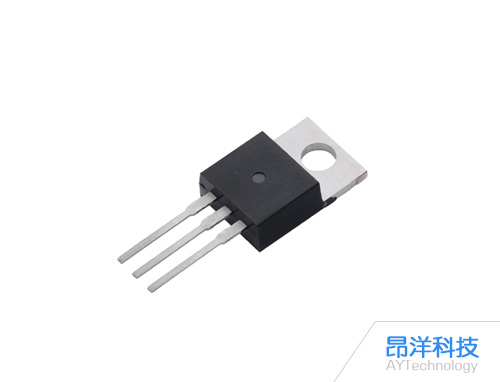

随着电力电子技术的飞速发展，MOS管作为核心功率开关器件，在开关电源、电机驱动、逆变器等领域得到广泛应用。然而，MOS管在运行过程中不可避免地会产生损耗，这些损耗不仅影响系统效率，还可能导致器件过热，缩短使用寿命。因此，昂洋科技了解MOS管损耗的组成部分及其优化方法，对于提高电力电子系统的性能至关重要。

(一)导通损耗

定义与产生机制

导通损耗是指MOS管在导通状态下，由于电流通过导通电阻(Rds(on))而产生的功率损耗。

影响因素

导通电阻：受温度、栅极电压、制造工艺等因素影响。

电流大小：导通损耗与电流的平方成正比。

优化策略

选择低导通电阻的MOS管。

提高栅极驱动电压以降低导通电阻。

优化散热设计以降低温度对导通电阻的影响。

(二)开关损耗

定义与产生机制

开关损耗包括开通损耗和关断损耗，分别发生在MOS管从关断到导通、从导通到关断的转换过程中。开通损耗主要由漏极电流上升与漏源电压下降的重叠时间产生，关断损耗则由漏极电流下降与漏源电压上升的重叠时间产生。

影响因素

开关速度：开关速度越快，开关损耗越小。

栅极驱动电路：驱动能力不足会导致开关时间延长。

负载电流和电压：电流和电压越大，开关损耗越高。

优化策略

优化栅极驱动电路，提高驱动能力。

选择具有快速开关特性的MOS管。

采用软开关技术(如零电压开关ZVS、零电流开关ZCS)减少开关损耗。

(三)栅极驱动损耗

定义与产生机制

栅极驱动损耗是指栅极驱动电路在驱动MOS管开关过程中消耗的能量。每次开关动作时，栅极电容需要充电和放电，产生驱动损耗。

影响因素

栅极电容：栅极电容越大，驱动损耗越高。

开关频率：频率越高，驱动损耗越大。

优化策略

选择栅极电容较小的MOS管。

降低开关频率(需权衡系统效率与性能)。

优化栅极驱动电路，减少驱动电流。

(四)反向恢复损耗(针对寄生二极管)

定义与产生机制

当MOS管内部寄生二极管在反向恢复过程中，电流快速反向流动，产生反向恢复损耗。

影响因素

二极管特性：反向恢复时间(trr)和反向恢复电荷(Qrr)是主要参数。

工作条件：电流、电压和温度影响反向恢复特性。

优化策略

选择具有低反向恢复特性的MOS管。

优化电路设计，减少寄生二极管的使用。

(五)漏电流损耗

定义与产生机制

漏电流损耗是指MOS管在关断状态下，由于漏电流(Ids_off)通过器件而产生的功率损耗。

影响因素

漏电流大小：受温度、栅极电压、器件结构等因素影响。

优化策略

选择低漏电流的MOS管。

优化栅极偏置，减少漏电流。

(六)寄生参数引起的损耗

定义与产生机制

寄生参数(如寄生电容、电感)在高频开关过程中会引起额外的损耗。

影响因素

寄生电容：导致开关时间延长，增加开关损耗。

寄生电感：引起电压尖峰和振荡，增加损耗。

优化策略

优化PCB布局，减少寄生参数。

采用吸收电路(如RC缓冲电路)抑制振荡。

综合优化策略

器件选型：选择低导通电阻、低栅极电容、低漏电流、快速开关特性的MOS管。

栅极驱动设计：优化驱动电路，提高驱动能力，减少驱动损耗。

电路拓扑优化：采用软开关技术、同步整流等拓扑结构，降低开关损耗。

散热设计：优化散热结构，降低器件温度，减少导通损耗。

PCB布局：合理布局，减少寄生参数，提高系统性能。

MOS管损耗是电力电子系统效率的关键影响因素。通过深入分析导通损耗、开关损耗、栅极驱动损耗、反向恢复损耗、漏电流损耗及寄生参数引起的损耗，工程师可以采取针对性的优化策略，降低系统损耗，提高效率。未来，随着新材料、新工艺的应用，MOS管的性能将进一步提升，为电力电子技术的发展提供更强大的支持。
